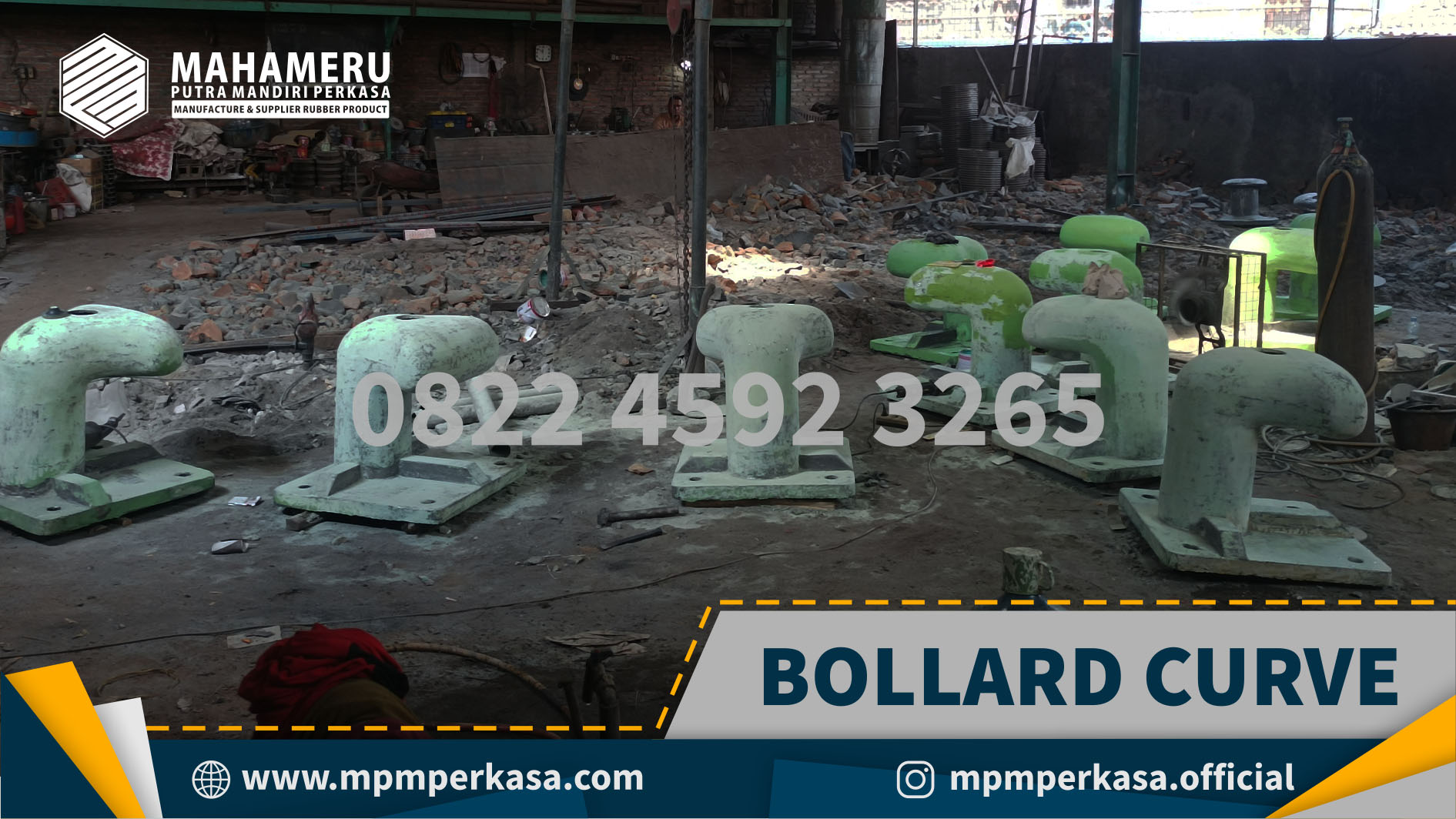

Bollard Curve

Pengertian Bollard Curve

Bollard Curve (sering juga disebut Curve Bollard, dalam
beberapa konteks desain karena bentuknya yang menyerupai huruf J yang
melengkung) adalah perangkat penambat kapal permanen yang terpasang kuat pada
struktur dermaga atau jetty.

Bollard jenis ini didefinisikan oleh desainnya yang
melengkung atau membulat pada bagian atas tempat tali tambat (mooring line)
dililitkan. Desain melengkung ini bukanlah sekadar estetika, melainkan sebuah
inovasi fungsional yang bertujuan utama untuk memaksimalkan distribusi tegangan
yang diterima dari tali kapal.

Secara struktural, Bollard Curve menawarkan beberapa
keunggulan kunci dibandingkan tipe lurus (seperti Tee Bollard atau Bitt
Bollard) karena:

• Pengurangan Gesekan: Bentuk kurva yang mulus mengurangi
  gesekan yang terjadi antara tali dan permukaan bollard, meminimalkan potensi
  kerusakan atau keausan prematur pada tali tambat.

• Arah Tarik Optimal: Kurva memungkinkan tali tambat untuk
  diletakkan pada berbagai sudut tanpa menciptakan titik tekanan tajam, sehingga
  gaya tarik kapal didistribusikan secara lebih merata ke dalam struktur pondasi
  dermaga. Hal ini menjadikannya pilihan yang sangat efektif untuk dermaga yang
  melayani kapal dengan variasi ukuran dan sudut tambat yang dinamis.

Bollard Curve

Kriteria Utama Pemilihan Bollard Curve (Kapasitas dan Beban)

Memilih Bollard Curve yang tepat adalah keputusan rekayasa krusial
yang harus didasarkan pada data teknis dan operasional yang akurat. Dua
kriteria terpenting adalah kapasitas beban dan kondisi operasional dermaga.

1. Kapasitas Beban Tarik (SWL dan MBL)

Kriteria utama dalam memilih bollard adalah kemampuannya
menahan gaya tarik maksimum dari kapal yang dilayani. Terdapat dua metrik
penting:

• SWL (Safe Working Load): Ini adalah beban tarik maksimum
  yang direkomendasikan pabrikan untuk dioperasikan secara aman dan berulang
  tanpa risiko kerusakan struktural. SWL harus selalu lebih tinggi daripada gaya
  tarik maksimum yang diprediksi oleh kapal terbesar yang akan berlabuh di
  dermaga tersebut.

• MBL (Minimum Breaking Load): Ini adalah gaya tarik di mana
  bollard diperkirakan akan mengalami kegagalan struktural total. Bollard harus
  dirancang dengan faktor keamanan yang besar, memastikan SWL jauh di bawah MBL.

2. Geometri dan Dimensi Dermaga

Desain curve bollard juga harus diselaraskan dengan tata
letak dermaga:

• Tinggi Bollard: Harus memungkinkan tali tambat melilit
  minimal 1-2 putaran penuh (jika desain memungkinkan) dan harus memadai agar
  tali kapal tidak menyentuh lantai dermaga, terutama saat pasang surut rendah.

• Jumlah dan Spasi: Jumlah bollard dan jarak antar bollard
  harus dihitung berdasarkan panjang kapal terpanjang (LOA – Length Overall) dan
  skema penambatan yang disetujui (misalnya, skema breast line dan spring line).
  Bollard curve sering digunakan di posisi strategis yang menerima gaya tarik
  miring terbesar.

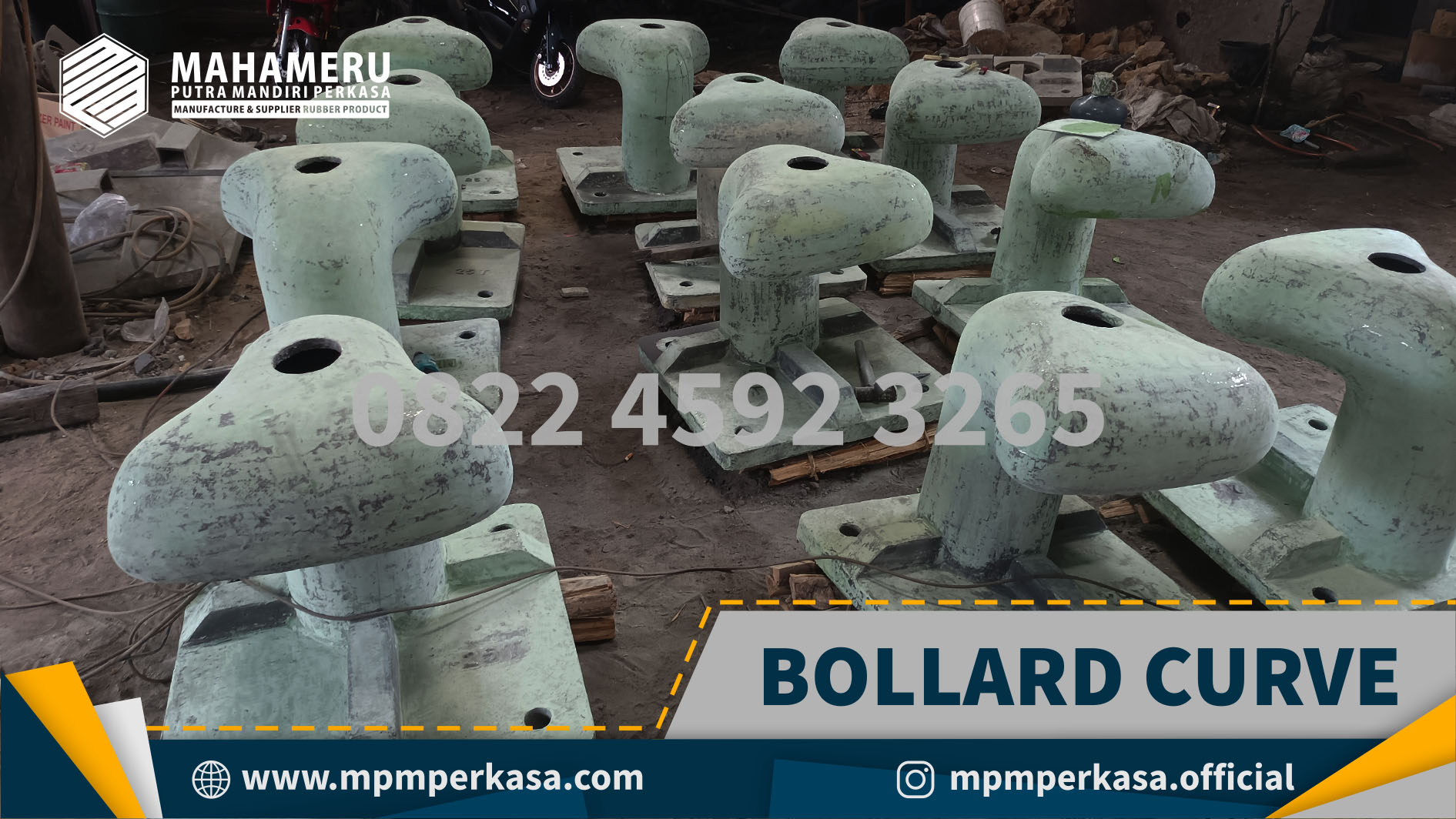

Bollard Curve

Faktor Lingkungan dan Daya Tahan Material

Lingkungan laut adalah lingkungan yang paling korosif di
Bumi. Oleh karena itu, pemilihan material dan perlindungan adalah faktor
penentu umur layanan (service life) bollard.

1. Material Konstruksi

Bollard curve modern umumnya dibuat dari material dengan
kekuatan tarik tinggi dan ketahanan korosi yang baik:

• Besi Cor (Cast Iron): Sering digunakan untuk bollard
  berkapasitas rendah hingga menengah (hingga 100 Ton). Keunggulannya adalah
  biaya relatif rendah dan kemampuan casting untuk menghasilkan bentuk melengkung
  yang kompleks. Namun, rentan terhadap keretakan tiba-tiba jika beban melebihi
  batas.

• Baja Tuang (Cast Steel): Pilihan material premium untuk
  bollard berkapasitas tinggi (di atas 100 Ton). Baja tuang menawarkan kekuatan
  dan daktilitas yang jauh lebih unggul, artinya ia dapat sedikit berubah bentuk
  sebelum benar-benar gagal, memberikan margin keamanan yang lebih besar.

2. Perlindungan Korosi (Coating)

Bahkan baja terbaik pun akan berkarat di lingkungan laut.
Perlindungan korosi mutlak diperlukan:

• Galvanisasi Panas (Hot-Dip Galvanizing): Pelapisan seng
  tebal yang memberikan perlindungan katodik yang efektif, sangat
  direkomendasikan untuk bollard yang terpapar air laut dan udara garam
  terus-menerus.

• Epoxy Marine Coating: Pelapisan cat epoksi khusus yang
  diaplikasikan di atas galvanisasi atau lapisan dasar lain untuk menambah
  lapisan penghalang fisik dan meningkatkan estetika.

• Anoda Korban (Sacrificial Anodes): Untuk proyek skala besar,
  anoda seng atau aluminium dapat dipasang pada struktur dermaga atau bahkan
  bollard itu sendiri sebagai perlindungan tambahan, mengorbankan diri untuk
  mencegah korosi pada baja bollard.

3. Dampak Pasang Surut dan Gelombang

Desain bollard harus memperhitungkan variasi ketinggian air.

• Tinggi Pasang Surut: Di lokasi dengan perbedaan pasang surut
  yang ekstrem, tinggi bollard harus dihitung agar tali tambat selalu berada pada
  sudut yang aman dan optimal, baik saat air sangat tinggi maupun sangat rendah.

• Gaya Lateral: Dermaga yang rentan terhadap gelombang atau
  badai yang datang dari sisi (lateral force) memerlukan bollard dengan pondasi
  yang sangat kuat, karena gaya yang dikenakan tidak hanya berupa tarik lurus
  tetapi juga dorongan samping.

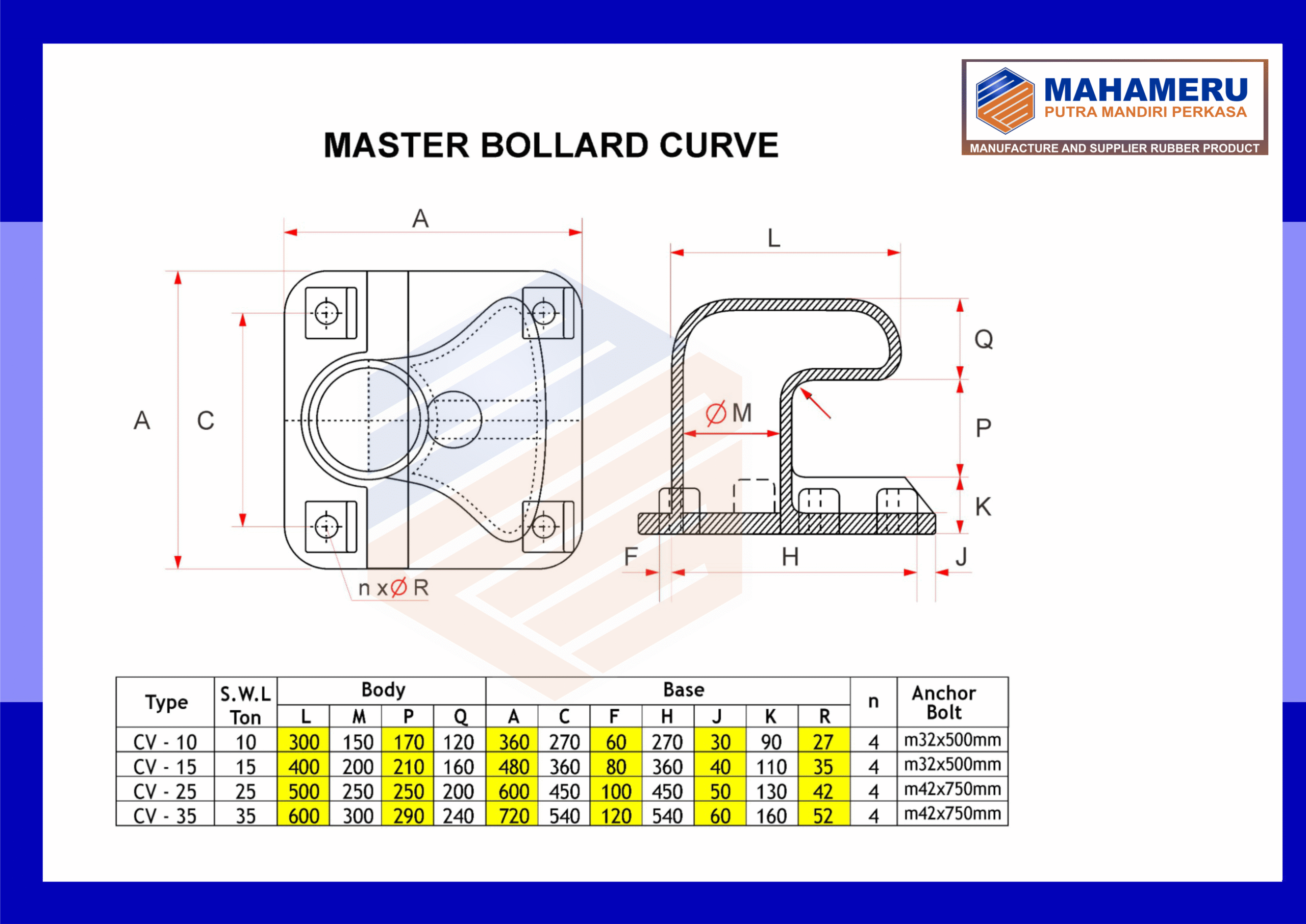

SPESIFIKASI BOLLARD CURVE 10T – 35T

SPESIFIKASI BOLLARD CURVE 50T – 200T

Tips Instalasi Optimal untuk Bollard Curve

Kekuatan bollard tidak hanya terletak pada desain
materialnya, tetapi juga pada cara pemasangannya ke struktur dermaga. Instalasi
yang salah dapat mengurangi kapasitas SWL hingga 50%.

1. Jenis Pondasi dan Perkuatan

Bollard harus dipasang ke blok beton atau struktur dermaga
yang masif. Dua metode umum adalah:

• Instalasi Beton (Cast-In): Metode yang paling kuat dan
  direkomendasikan. Baut angkur (anchor bolt) atau rebar cage dipasang ke dalam
  bekisting sebelum pengecoran beton, memastikan bollard terintegrasi langsung
  dengan massa beton dermaga.

• Instalasi Epoxy (Bolt-On): Digunakan pada struktur dermaga
  yang sudah ada. Bollard dibaut ke permukaan, dengan lubang baut yang diisi
  resin epoksi berdaya tahan tinggi. Metode ini harus diverifikasi secara ketat
  karena resin harus mampu menahan gaya geser dan tarik ekstrem.

2. Anchor Bolt dan Pelat Dasar

• Kualitas Baut Angkur: Harus menggunakan baja berkekuatan
  tinggi (misalnya, Grade 8.8 atau lebih tinggi) dan dilindungi dari korosi
  (galvanisasi atau stainless steel). Jumlah dan diameter baut harus sesuai
  dengan spesifikasi pabrikan, yang dihitung berdasarkan SWL bollard.

• Pelat Dasar (Base Plate): Harus memiliki ketebalan yang
  memadai untuk mentransfer beban secara merata dari tubuh bollard ke baut angkur
  dan beton. Pelat dasar yang terlalu tipis dapat melengkung di bawah beban
  ekstrem, menyebabkan baut menjadi longgar.

3. Kontrol Kualitas (QC) Pemasangan

• Setelah pemasangan, proses grouting (pengisian celah antara
  pelat dasar dan beton dengan semen non-shrink) harus dilakukan dengan sempurna.
  Ini memastikan tidak ada rongga udara yang dapat menahan air dan menyebabkan
  korosi, serta memastikan distribusi beban yang merata ke seluruh permukaan
  kontak.

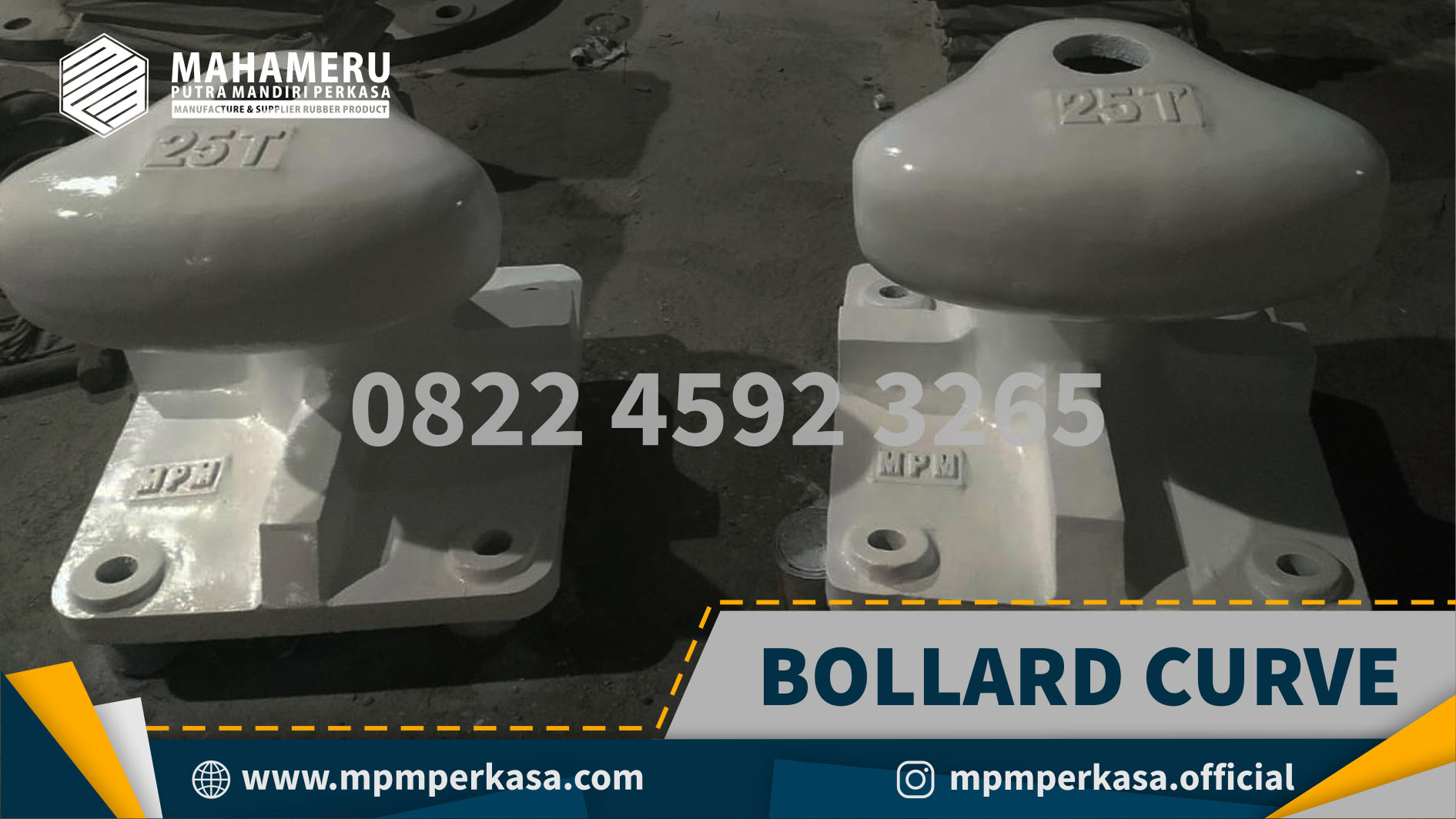

Bollard Curve

Kesimpulan

Bollard Curve telah membuktikan diri sebagai solusi
penambatan yang unggul dan esensial untuk dermaga modern, terutama yang
melayani kapal berkapasitas besar dan beroperasi di lingkungan yang menantang.

Pemilihan Bollard Curve yang tepat adalah proses yang
memerlukan integrasi antara perhitungan teknik yang cermat, pemahaman mendalam
tentang dinamika kapal, dan pertimbangan faktor lingkungan jangka panjang.
Seorang pengelola pelabuhan atau insinyur sipil harus fokus pada tiga pilar
utama: memastikan kapasitas SWL bollard jauh melebihi beban tarik kapal
maksimum, memilih material (seperti baja tuang) dengan perlindungan korosi
(galvanisasi) yang optimal, dan memastikan instalasi menggunakan anchor bolt yang
kuat dan terintegrasi penuh dengan struktur dermaga.

PRODUSEN BOLLARD CURVE TERBAIK DI INDONESIA

Kami menawarkan Bollard Curve Premium yang
menjamin:

✅ Kekuatan Sejati: Dibuat dari
Baja Tuang (Cast Steel) berkualitas tinggi dengan Sertifikasi Material yang
teruji, mampu menahan beban tarik (SWL) hingga 200+ Ton.

✅ Daya Tahan Jangka Panjang:
Dilapisi dengan proses Hot-Dip Galvanizing (Pelapisan Seng Panas) terbaik di
kelasnya, memberikan proteksi superior terhadap korosi air laut yang paling
agresif.

✅ Panduan Instalasi Ahli: Kami
menyediakan spesifikasi teknis lengkap untuk anchor bolt dan pondasi,
memastikan bollard terpasang sempurna dan mencapai kapasitas beban penuhnya.

Selain dari Bollard Curve, Kami Mahameru Putra Mandiri Perkasa juga tersedia Bollard Tipe Bitt, Bollard Tipe Tee, Bollard Tipe Staghorn hingga anchor bolt galvanis.
