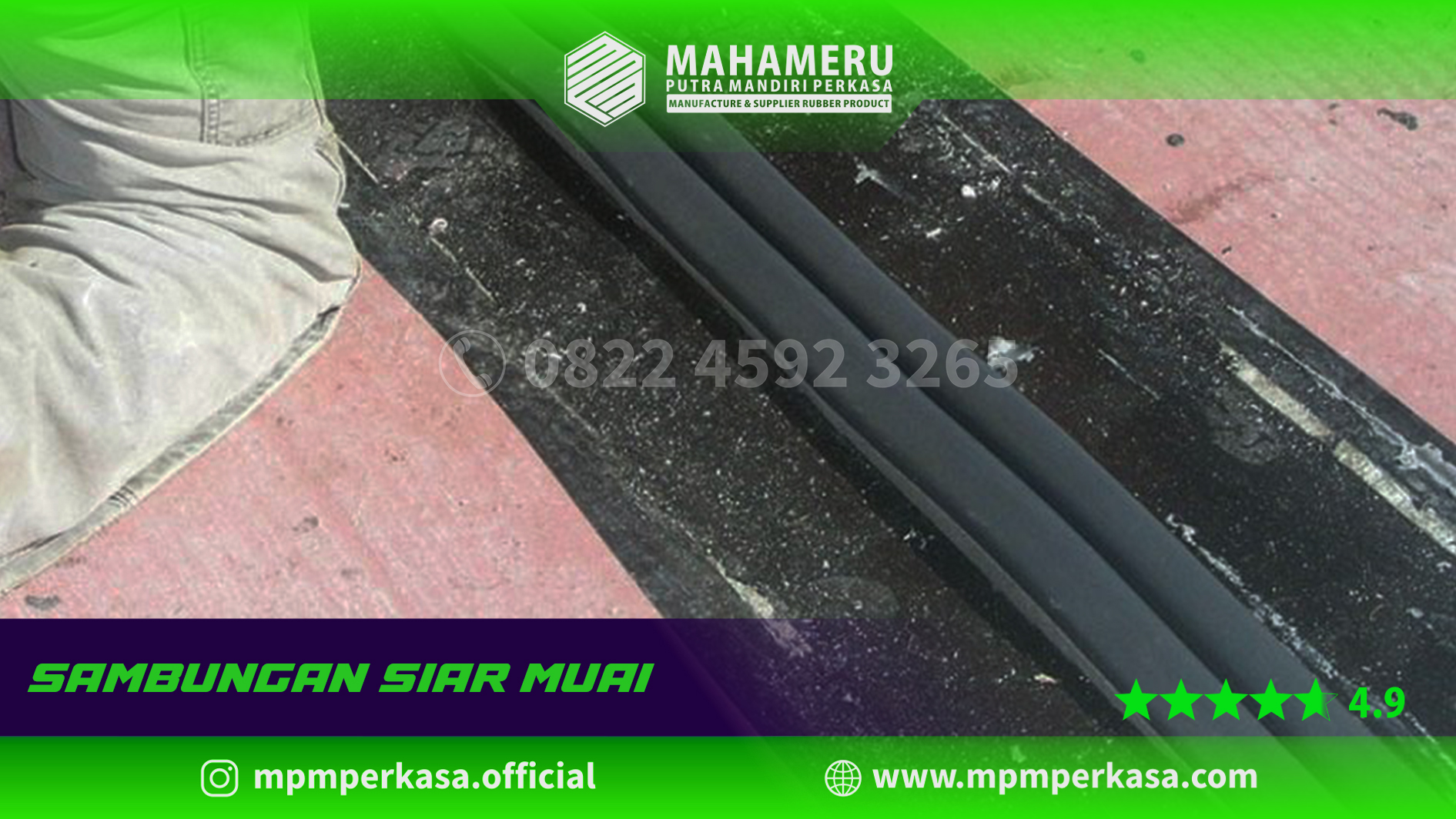

Sambungan Siar Muai

Dalam dunia industri, di mana sistem perpipaan dan saluran
bergerak memegang peranan krusial, ada satu komponen kecil namun vital yang
sering luput dari perhatian: Sambungan Siar Muai. Komponen ini adalah pahlawan
tanpa tanda jasa yang menjaga integritas sistem, menyerap pergerakan, dan
mencegah kerusakan serius. Namun, seperti halnya komponen lain, sambungan ini
juga rentan terhadap kegagalan jika pemilihan dan pemasangannya tidak dilakukan
dengan benar.

Mengenal Lebih Dekat: Apa Itu Sambungan Siar Muai?

Sambungan Siar Muai adalah sambungan fleksibel yang terbuat
dari bahan karet sintetis atau alam, dirancang khusus untuk mengakomodasi
berbagai jenis pergerakan dalam sistem perpipaan, saluran udara, atau struktur
bangunan. Pergerakan ini bisa disebabkan oleh:

• Ekspansi dan Kontraksi Termal: Material, terutama logam,
  akan memuai saat panas dan menyusut saat dingin. Tanpa expansion joint,
  perubahan ukuran ini dapat menyebabkan tegangan besar pada pipa dan struktur,
  berujung pada retakan atau kebocoran.

• Getaran: Pompa, kompresor, dan mesin berat lainnya
  menghasilkan getaran yang bisa merambat melalui sistem. Sambungan ini berfungsi
  sebagai peredam getaran, mencegah kerusakan pada peralatan dan struktur.

• Pergeseran Struktural: Bangunan atau jembatan dapat
  mengalami pergeseran kecil akibat beban, angin, atau bahkan aktivitas seismik
  (gempa bumi). Expansion joint memastikan bahwa pergeseran ini tidak merusak
  integritas sistem perpipaan yang melewatinya.

• Tekanan dan Beban: Perubahan tekanan dalam sistem juga dapat
  menyebabkan sedikit pergerakan yang perlu diakomodasi.

Dengan kemampuannya menyerap pergerakan, Sambungan ini juga
dapat melindungi pompa, katup, flensa, dan peralatan sensitif lainnya dari
tegangan yang berlebihan. Ini juga membantu mengurangi kebisingan dan getaran
yang tidak diinginkan dalam sistem.

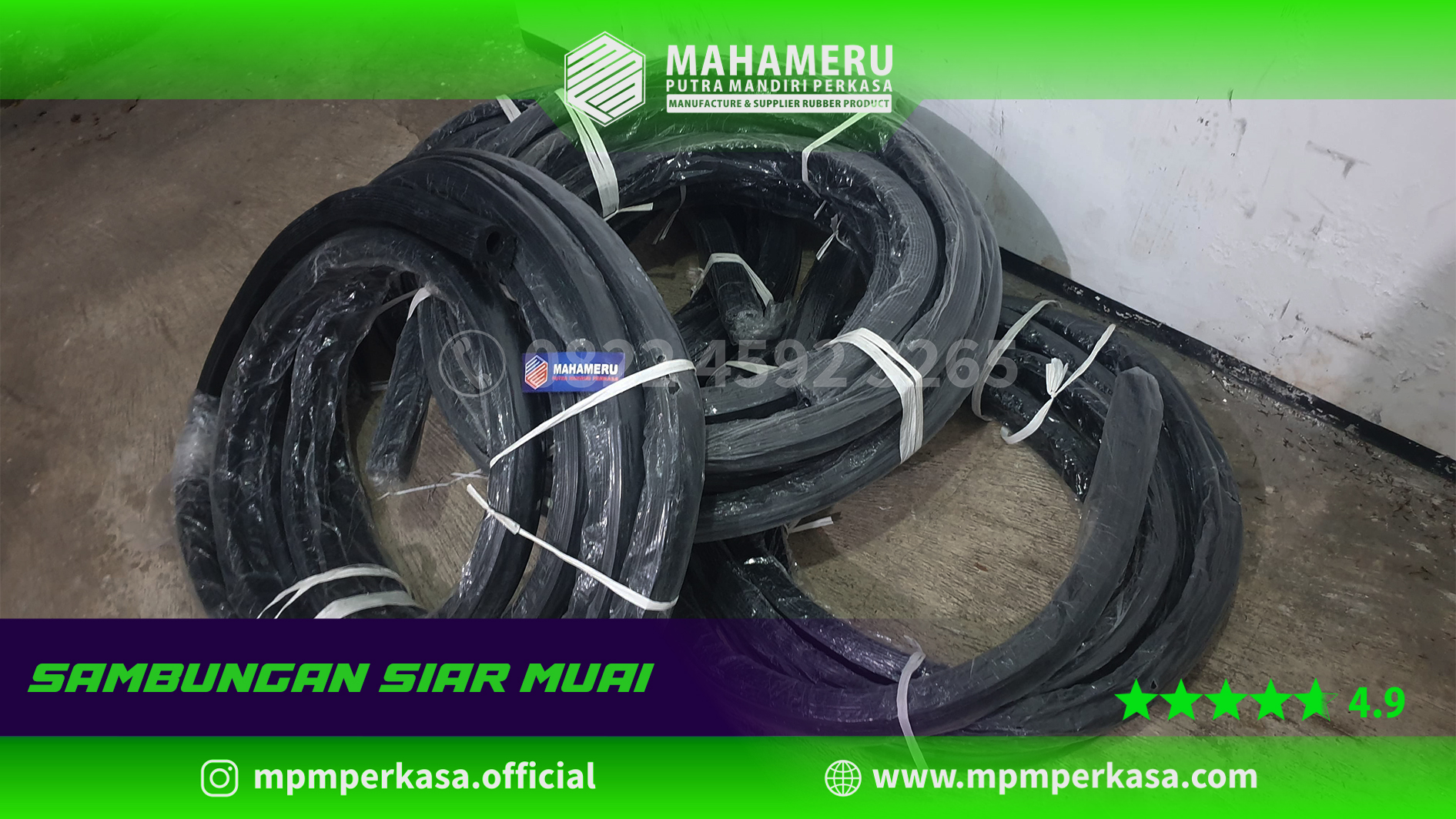

Sambungan Siar Muai

Memilih yang Tepat: Faktor Penentu Pemilihan Sambungan Siar
Muai

Memilih Sambungan Siar Muai yang tepat adalah langkah
pertama dan terpentian untuk mencegah kegagalan. Ini bukan hanya masalah
ukuran, tetapi juga mempertimbangkan karakteristik lingkungan dan media yang
akan dialirkan. Berikut adalah faktor-faktor krusial yang harus
dipertimbangkan:

1. Media yang Mengalir (Chemical Compatibility)

Ini adalah salah satu faktor paling penting. Material karet
yang digunakan harus kompatibel dengan cairan atau gas yang akan melaluinya.
Jika tidak, karet bisa mengembang, mengerut, atau bahkan larut, menyebabkan
kebocoran dan kegagalan total.

• Air Bersih/Air Limbah: Kebanyakan jenis karet (EPDM,
  Neoprene) cocok.

• Minyak/Bahan Bakar: Membutuhkan karet Nitrile (NBR) atau
  Viton yang tahan terhadap hidrokarbon.

• Asam/Basa Kuat: Membutuhkan karet khusus seperti Hypalon,
  Butyl, atau Viton yang memiliki ketahanan kimia tinggi.

• Steam (Uap Panas): Material seperti EPDM atau Butyl khusus
  suhu tinggi sering digunakan.

Selalu konsultasikan dengan produsen atau spesialis untuk
memastikan kompatibilitas kimia.

2. Suhu Operasi (Temperature)

Suhu media dan lingkungan sekitar akan sangat mempengaruhi
umur dan kinerja Sambungan tipe ini. Setiap jenis karet memiliki rentang suhu
operasi yang direkomendasikan.

• Suhu Rendah: Karet bisa menjadi kaku dan kehilangan
  fleksibilitasnya, bahkan retak.

• Suhu Tinggi: Karet bisa melunak, mengembang, mengeras, atau
  terurai, mengurangi kekuatan dan integritasnya.

Pastikan expansion joint yang dipilih dapat menahan suhu
minimum dan maksimum yang akan dialami sistem.

3. Tekanan Operasi (Pressure)

Sambungan Siar Muai dirancang untuk menahan tekanan
tertentu. Penting untuk memilih yang memiliki rating tekanan kerja (working
pressure) yang lebih tinggi dari tekanan operasi maksimum sistem, termasuk
lonjakan tekanan (surge pressure).

• Tekanan Internal: Tekanan fluida di dalam joint.

• Tekanan Eksternal (Vakum): Jika sistem beroperasi di bawah
  vakum, joint harus mampu menahan gaya kolaps ke dalam.

Kegagalan karena tekanan seringkali berakibat fatal, seperti
pecahnya joint.

4. Jenis dan Magnitudo Gerakan (Movement)

Ini adalah inti dari fungsi expansion joint. Anda perlu
memahami jenis dan seberapa besar pergerakan yang diharapkan.

• Gerakan Aksial: Pergerakan memanjang atau memendek sepanjang
  sumbu pipa (kompresi atau ekstensi).

• Gerakan Lateral: Pergerakan menyamping tegak lurus terhadap
  sumbu pipa.

• Gerakan Angular: Pergerakan rotasi atau kemiringan sumbu
  pipa.

• Gerakan Torsional: Puntiran di sekitar sumbu pipa (jarang
  terjadi pada Sambungan standar).

Produsen akan menyediakan spesifikasi untuk setiap jenis
gerakan dalam milimeter atau derajat. Pilih joint yang dapat mengakomodasi
gerakan maksimum yang diperkirakan, ditambah sedikit toleransi. Jangan
memaksakan joint melebihi kapasitas gerakannya.

5. Ukuran dan Konfigurasi

• Diameter Nominal Pipa (NPS): Ukuran expansion joint harus
  sesuai dengan diameter pipa.

• Panjang Face-to-Face: Jarak antara kedua flensa expansion
  joint dalam kondisi tidak tertekan. Ini penting untuk perencanaan ruang
  instalasi.

• Jumlah Undulasi/Bellows: Lebih banyak undulasi umumnya
  berarti kemampuan gerakan yang lebih besar, tetapi juga bisa lebih panjang.

• Tipe Koneksi: Umumnya menggunakan flensa (drilled to ANSI,
  DIN, JIS standards) atau koneksi ulir.

6. Aplikasi Spesifik dan Persyaratan Tambahan

• Industri Makanan & Minuman: Membutuhkan material
  food-grade yang memenuhi standar kebersihan ketat.

• Aplikasi Abrasi Tinggi: Misalnya, pengiriman bubur atau
  material padat, memerlukan lapisan liner khusus yang tahan abrasi.

• Pembatasan Gerakan (Control Rods/Limit Bolts): Untuk
  mencegah joint meregang atau mengompresi melebihi batas amannya, terutama dalam
  aplikasi tekanan tinggi, limit rods sering digunakan. Ini memungkinkan joint
  bergerak dalam rentang yang aman tetapi mencegah kerusakan akibat gerakan
  berlebihan.

Kesalahan Umum Pemasangan Sambungan Siar Muai Beserta Dampaknya

Bahkan expansion joint yang dipilih dengan sempurna bisa
gagal jika pemasangannya salah. Berikut adalah beberapa kesalahan umum yang
sering terjadi:

1. Pemasangan yang Tidak Sejajar (Misalignment)

• Deskripsi: Pipa yang akan disambungkan tidak berada pada
  sumbu yang sama atau ada sudut kemiringan yang signifikan.

• Dampak: Memberikan tegangan lateral atau angular yang tidak
  semestinya pada expansion joint. Ini menyebabkan kelelahan material pada satu
  sisi joint, mempercepat keausan, retakan, dan akhirnya kebocoran. Expansion
  joint akan bekerja di luar parameter desainnya.

2. Tidak Adanya Penopang Pipa (Inadequate Anchoring/Guiding)

• Deskripsi: Sistem perpipaan tidak memiliki titik jangkar
  (anchor) yang kokoh atau penopang (guide) yang memadai di sekitar expansion
  joint. Jangkar berfungsi untuk menahan gaya dorong (thrust force) yang
  dihasilkan oleh tekanan internal dalam pipa, sedangkan guide memastikan pipa
  bergerak lurus pada sumbunya.

• Dampak: Tanpa jangkar yang tepat, gaya dorong tekanan akan
  menyebabkan expansion joint teregang berlebihan (blow out) atau terkompresi
  hingga rusak. Tanpa guide, pipa bisa melengkung atau bergerak tidak beraturan,
  membebani expansion joint secara tidak merata.

3. Rusak Akibat Benda Asing atau Las Panas

• Deskripsi: Selama instalasi, benda tajam, percikan api dari
  pengelasan, atau bahkan bahan kimia pembersih yang tidak cocok mengenai
  permukaan karet.

• Dampak: Kerusakan mekanis atau kimiawi pada karet,
  menciptakan titik lemah yang akan berkembang menjadi retakan atau lubang
  seiring waktu. Percikan las adalah penyebab umum kerusakan yang seringkali
  tidak terlihat sampai terjadi kegagalan.

4. Pengencangan Baut yang Tidak Merata

• Deskripsi: Baut pada flensa expansion joint tidak
  dikencangkan dengan torsi yang merata atau berurutan

• Dampak: Penekanan yang tidak seimbang pada gasket dan
  permukaan flensa joint, menyebabkan kebocoran. Bagian yang terlalu kencang bisa
  merusak flensa joint, sementara bagian yang kurang kencang akan bocor.

5. Over-Extension atau Over-Compression Saat Pemasangan

• Deskripsi: Memasang expansion joint dalam kondisi sudah
  teregang atau terkompresi lebih dari yang seharusnya, bahkan sebelum sistem
  dioperasikan.

• Dampak: Mengurangi kapasitas gerakan efektif joint. Jika
  dipasang dalam kondisi terkompresi, ia tidak bisa mengkompresi lebih jauh saat
  sistem memuai. Sebaliknya jika teregang, ia tidak bisa meregang lagi saat
  sistem menyusut. Ini mempercepat kelelahan material dan kegagalan.

Sambungan Siar Muai

Prosedur Pemasangan Terbaik untuk Sambungan Siar Muai

Mengikuti prosedur pemasangan yang benar adalah kunci untuk
memastikan Sambungan Siar Muai berfungsi sesuai desain dan memiliki umur pakai
yang panjang.

1. Perencanaan dan Persiapan

• Verifikasi Spesifikasi: Pastikan expansion joint yang Anda
  miliki sesuai dengan spesifikasi yang dibutuhkan (ukuran, material, rating
  tekanan/suhu, kapasitas gerakan).

• Inspeksi Visual: Periksa expansion joint dari kerusakan
  fisik (retakan, sobekan, cacat pada flensa) sebelum pemasangan. Jangan gunakan
  joint yang rusak.

• Bersihkan Permukaan Flensa: Pastikan permukaan flensa pipa
  dan expansion joint bersih dari kotoran, karat, cat, atau residu lainnya.
  Permukaan harus rata dan halus untuk segel yang baik.

• Alat yang Tepat: Siapkan kunci torsi, kunci pas, alat
  pengangkat jika joint besar, dan alat pelindung diri (APD).

2. Pemasangan

• Sejajarkan Pipa: Pastikan pipa yang akan dihubungkan
  benar-benar sejajar secara aksial dan angular. Gunakan penyangga sementara jika
  perlu untuk menjaga kesejajaran. Hindari menarik atau mendorong pipa dengan
  kuat untuk mencapai kesejajaran.

• Pasang pada Posisi Netral: Idealnya, pasang expansion joint
  pada panjang “face-to-face” nominalnya (panjang desain), kecuali jika
  ada instruksi khusus dari produsen untuk pra-kompresi atau pra-ekstensi.

• Gunakan Gasket (jika diperlukan): Beberapa Sambungan Siar
  Muai sudah memiliki permukaan penyegelan terintegrasi, yang lain mungkin
  memerlukan gasket tambahan. Pastikan gasket bersih dan diposisikan dengan
  benar.

• Masukkan Baut: Masukkan semua baut melalui lubang flensa.
  Pastikan baut memiliki panjang yang cukup dan grade yang sesuai.

• Pengencangan Baut Secara Bertahap dan Menyilang: Ini adalah
  langkah krusial. Kencangkan baut secara bertahap dalam pola menyilang
  (cross-pattern) atau bintang. Jangan langsung mengencangkan satu baut sampai
  kencang penuh. Mulai dengan torsi rendah, lalu naikkan secara bertahap hingga
  mencapai torsi yang direkomendasikan produsen. Ini memastikan tekanan merata
  pada permukaan penyegelan.

• Pola Pengencangan: Mulai dari baut jam 12, lalu jam 6, jam
  3, jam 9, dan seterusnya.
• Tahapan Torsi: Lakukan dalam 3-4 tahapan (misalnya 30%, 60%,
  100% dari torsi akhir).

• Periksa Limit Rods (jika ada): Jika expansion joint
  dilengkapi dengan limit rods, pastikan mereka terpasang dengan benar dan
  memiliki jarak bebas (gap) yang sesuai untuk memungkinkan pergerakan yang aman.
  Limit rods mencegah over-extension atau over-compression akibat tekanan atau
  pergerakan yang tidak terkontrol.

3. Penopangan dan Penjangkaran

• Pemasangan Jangkar Utama (Main Anchors): Jangkar utama harus
  dipasang dengan kuat di kedua sisi expansion joint pada jarak yang ditentukan
  oleh produsen atau perhitungan teknik. Jangkar ini menahan gaya dorong yang
  besar.

• Pemasangan Penyangga/Pemandu (Pipe Guides): Pasang panduan
  pipa (pipe guides) pada jarak yang direkomendasikan di antara jangkar dan
  expansion joint, serta setelah jangkar. Panduan ini memastikan pipa bergerak
  lurus dan mencegah buckling (melengkung) atau pergerakan lateral yang tidak
  diinginkan, sehingga expansion joint hanya mengalami gerakan yang dirancang
  untuknya.

4. Uji Tekan (Pressure Test)

• Setelah instalasi, lakukan uji tekanan pada sistem sesuai
  dengan standar industri atau prosedur perusahaan.

• Pantau expansion joint dengan cermat selama uji tekanan
  untuk mendeteksi kebocoran, deformasi abnormal, atau masalah lainnya.

• Pastikan limit rods berfungsi dengan baik dan tidak terjadi
  over-extension.

Kesimpulan: Investasi dalam Perencanaan dan Pelaksanaan Sambungan Siar Muai

Sambungan Siar Muai adalah komponen yang sangat efektif dan
ekonomis untuk mengelola pergerakan dan tekanan dalam sistem perpipaan. Namun,
efektivitasnya sangat bergantung pada pemilihan yang cermat dan pemasangan yang
tepat. Mengabaikan faktor-faktor seperti kompatibilitas material, batasan suhu
dan tekanan, serta pentingnya penjangkaran dan pemandu, dapat menyebabkan
kegagalan prematur yang berujung pada kerugian finansial, kerusakan peralatan,
hingga risiko keselamatan.

PENYEDIA SAMBUNGAN SIAR MUAI BERKUALITAS SE INDONESIA

Mahameru Putra Mandiri Perkasa menyediakan berbagai jenis elastomer jembatan berkualitas tinggi yang dirancang dan diproduksi sesuai standar internasional. Dengan pengalaman dan keahlian kami, kami siap menjadi mitra terpercaya Anda dalam memastikan setiap jembatan yang Anda bangun memiliki fondasi fleksibel yang kokoh dan tahan lama.

Selain Sambungan Siar Muai, MPM Perkasa juga menyediakan berbagai macam produk seperti: Elastomer Jembatan, Asphaltic Joint Plug dan sebagainya

Hubungi kami sekarang untuk konsultasi gratis dan dapatkan penawaran terbaik untuk kebutuhan elastomer jembatan proyek Anda. Lindungi investasi Anda dan bangun infrastruktur yang aman dan berkesinasi bersama kami!

Website: www.mpmperkasa.com – www.mpmperkasa.co.id

No. Wa: 0822-4592-3265

Sambungan Siar Muai
