Di bawah gemuruh roda kendaraan dan hiruk-pikuk lalu lintas, ada sebuah elemen pada jembatan yang sering kali tidak mendapatkan banyak perhatian. Bentuknya mungkin tidak sebesar girder, tidak terlihat semencolok railing, dan bahkan sebagian besar pengguna jalan mungkin tidak menyadari keberadaannya. Namun, ketika sambungan ini tidak bekerja sebagaimana mestinya, dampaknya dapat mulai terasa pada kenyamanan perjalanan maupun kondisi struktur di sekitar sambungan.

Elemen tersebut adalah Strip Seal Joint, salah satu jenis sambungan muai atau expansion joint yang digunakan pada jembatan untuk mengakomodasi pergerakan pada celah sambungan sekaligus membantu menjaga agar celah tersebut tetap terlindungi dari masuknya air, kotoran, dan material lain dari permukaan jalan.

Sambungan muai pada dasarnya merupakan bagian dari sistem jembatan yang harus mampu mengikuti pergerakan struktur. Jembatan bukanlah struktur yang benar-benar diam. Perubahan temperatur, beban kendaraan, respons struktur terhadap pembebanan, serta kondisi lingkungan dapat menyebabkan bagian-bagian jembatan mengalami pergerakan. Celah sambungan diperlukan agar pergerakan tersebut dapat berlangsung secara terkendali tanpa memaksa elemen struktur bekerja di luar kondisi yang direncanakan.

Di sinilah Strip Seal Joint mendapatkan perannya. Sistem ini tidak hanya menyediakan ruang bagi pergerakan, tetapi juga membantu menjaga agar celah sambungan tetap tertutup. Dengan kombinasi profil baja dan seal elastomer, sambungan dapat mengikuti perubahan lebar celah sekaligus membantu mengurangi masuknya air dan kotoran ke bagian bawah sambungan.

Karena berada pada area yang langsung berhubungan dengan permukaan jalan, Strip Seal Joint juga harus menghadapi kondisi kerja yang cukup berat. Kendaraan melintas berulang kali di atasnya, sementara sambungan sendiri harus tetap mampu mengikuti pergerakan struktur. Artinya, kualitas material, detail desain, pemasangan, dan pemeliharaan semuanya memiliki hubungan dengan kinerja sambungan selama digunakan.

Mengapa Jembatan Membutuhkan Strip Seal Joint?

Sebelum memahami Strip Seal Joint secara lebih jauh, penting untuk memahami terlebih dahulu mengapa sebuah jembatan membutuhkan sambungan muai.

Jembatan yang memiliki bentang dan elemen struktur tertentu akan mengalami perubahan dimensi ketika temperatur berubah. Ketika temperatur meningkat, material pada struktur dapat mengalami pemuaian. Sebaliknya, ketika temperatur turun, struktur dapat mengalami penyusutan. Perubahan ini mungkin terlihat kecil apabila hanya dilihat pada satu bagian, tetapi pada struktur jembatan dengan panjang tertentu, akumulasi pergerakan tersebut perlu diperhitungkan.

Selain perubahan temperatur, jembatan juga menerima beban yang bersifat dinamis. Kendaraan yang melintas memberikan beban berulang dengan karakteristik yang berbeda-beda, mulai dari kendaraan ringan hingga kendaraan berat. Respons struktur terhadap beban tersebut dapat menimbulkan pergerakan dan deformasi yang perlu diakomodasi oleh sistem sambungan.

Karena itulah celah pada sambungan jembatan bukan sekadar ruang kosong yang harus ditutup. Celah tersebut merupakan bagian dari sistem yang memungkinkan pergerakan terjadi secara terkendali. Sambungan muai kemudian ditempatkan pada area tersebut untuk menjaga agar fungsi celah tetap berjalan tanpa membiarkan permukaan jalan terbuka terhadap air dan material asing.

Apabila celah sambungan dibiarkan terbuka, air hujan, debu, pasir, dan material lain dapat masuk ke bagian yang lebih dalam. Air yang masuk melalui area sambungan juga dapat menjadi perhatian karena bagian di bawahnya dapat berhubungan dengan komponen struktur, bearing, atau elemen baja dan beton yang membutuhkan perlindungan dari paparan air secara terus-menerus.

Dengan demikian, fungsi sambungan muai sebenarnya memiliki dua sisi yang saling berkaitan. Di satu sisi, sambungan harus memberikan ruang bagi pergerakan. Di sisi lain, sambungan harus membantu melindungi area tersebut dari lingkungan luar. Strip Seal Joint dirancang untuk menjalankan kedua fungsi tersebut dalam satu sistem.

Strip Seal Joint: Solusi untuk Sambungan Muai Jembatan

Di antara berbagai jenis sambungan muai yang digunakan pada konstruksi jembatan, Strip Seal Joint merupakan salah satu sistem yang menggunakan seal elastomer untuk menutup celah sambungan. Dalam sistem ini, elemen elastomer bekerja bersama profil atau edge beam pada sisi sambungan.

Konsepnya cukup sederhana jika dilihat dari prinsip dasarnya. Celah pada jembatan tetap tersedia untuk memungkinkan pergerakan, sementara bagian atas celah dilengkapi seal yang dapat berubah bentuk mengikuti perubahan lebar sambungan.

Namun, kesederhanaan konsep tersebut tidak berarti bahwa komponen ini dapat dibuat atau dipasang tanpa memperhatikan detail. Strip Seal Joint berada pada lokasi yang menerima lalu lintas dan harus bekerja berulang kali. Karena itu, hubungan antara ukuran celah, kemampuan pergerakan, bentuk seal, profil baja, sistem anchorage, serta detail pemasangan perlu diperhatikan secara keseluruhan.

FHWA sendiri mencatat Strip Seal Expansion Joint sebagai salah satu kategori sambungan jembatan dan menjadikannya elemen yang dapat diperiksa kondisi serta kerusakannya dalam program pengelolaan jembatan. Ini menunjukkan bahwa sambungan muai bukan sekadar aksesori permukaan, tetapi merupakan salah satu elemen yang diperhatikan dalam pengelolaan kondisi jembatan.

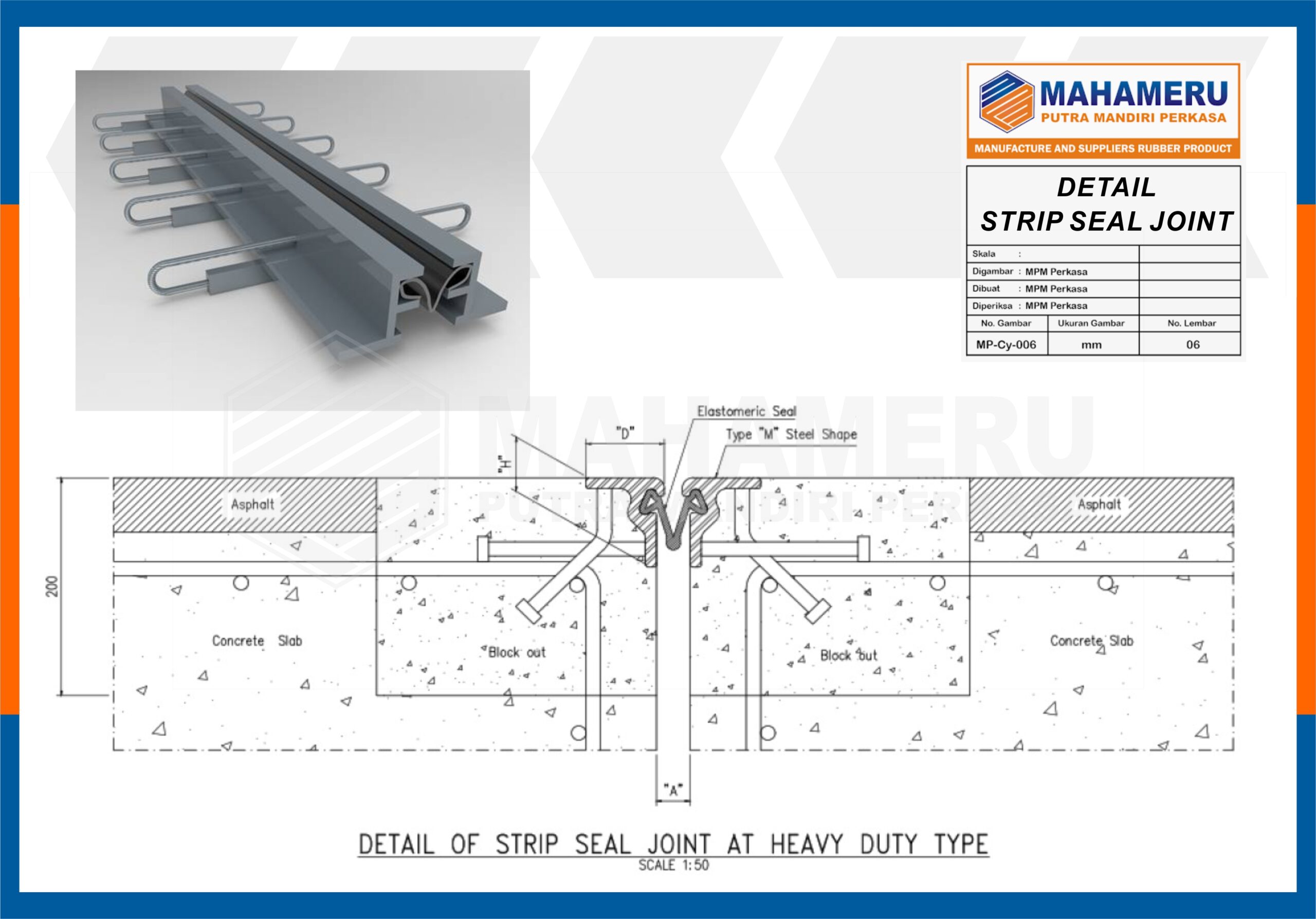

Komponen Utama Strip Seal Joint

Secara umum, Strip Seal Joint tersusun dari beberapa bagian yang bekerja sebagai satu kesatuan. Komponen yang paling mudah dikenali adalah profil baja pada kedua sisi celah dan karet seal yang berada di antara profil tersebut.

Profil Baja atau Edge Beam

Profil baja merupakan bagian yang berada di tepi celah sambungan dan menjadi tempat seal elastomer dipasang. Profil ini juga membantu membentuk dan melindungi area tepi sambungan sehingga transisi antara permukaan dek dan celah dapat dibuat sesuai dengan detail konstruksi.

Pada sistem yang terpasang di jembatan, profil tersebut tidak bekerja sendirian. Profil harus terhubung dengan struktur beton melalui sistem anchorage yang sesuai sehingga beban dari area sambungan dapat diteruskan ke struktur pendukung.

Karena berada sangat dekat dengan permukaan lalu lintas, kondisi profil baja juga perlu diperhatikan. Detail bentuk, dimensi, material, sambungan las apabila digunakan, serta perlindungan terhadap lingkungan harus mengikuti kebutuhan desain dan spesifikasi pekerjaan.

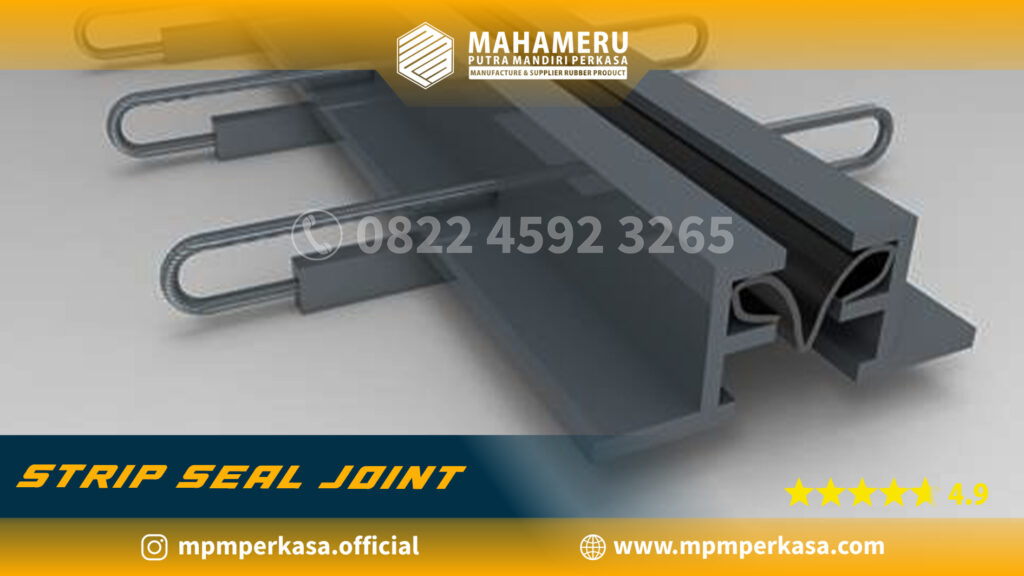

Karet Seal atau Elastomeric Seal

Karet seal merupakan bagian yang paling khas dari Strip Seal Joint. Komponen inilah yang menutup celah sambungan sekaligus memberikan fleksibilitas ketika lebar celah berubah.

Berbeda dengan komponen baja yang relatif kaku, seal elastomer memang dirancang untuk mengalami perubahan bentuk. Ketika celah mengalami perubahan, seal dapat mengikuti pergerakan tersebut sehingga sambungan tetap tertutup tanpa menghilangkan kemampuan struktur untuk bergerak.

Selain mengikuti pergerakan, seal juga memiliki fungsi penting dalam membantu menghambat masuknya air, kotoran, pasir, dan material lain melalui celah sambungan. Kondisi seal karena itu perlu diperhatikan selama masa penggunaan. Kerusakan berupa retak, sobek, terlepas dari dudukannya, atau perubahan bentuk yang tidak semestinya dapat mengurangi fungsi perlindungan sambungan.

Pemilihan material elastomer juga perlu disesuaikan dengan kebutuhan penggunaan. Artikel lama menyebutkan material seperti neoprene atau EPDM sebagai contoh elastomer yang dapat digunakan. Untuk pengadaan aktual, material sebaiknya tidak ditentukan hanya berdasarkan nama karet, tetapi mengikuti spesifikasi teknis, persyaratan proyek, kondisi lingkungan, dan kebutuhan performa yang ditetapkan.

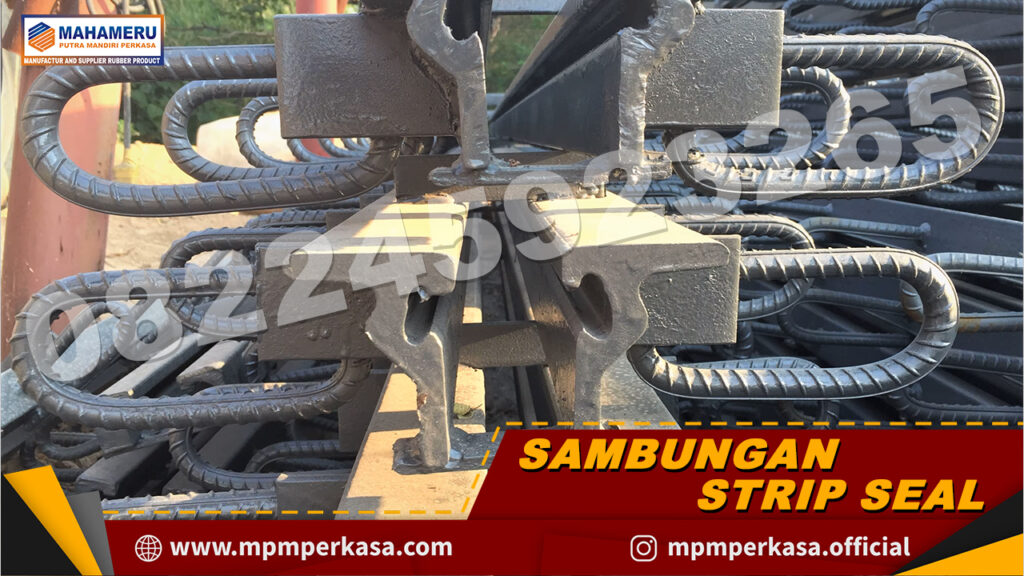

Anchorage atau Sistem Pengangkur

Profil baja pada Strip Seal Joint harus terikat dengan kuat pada struktur jembatan. Untuk itulah digunakan sistem anchorage.

Detail anchorage dapat berbeda bergantung pada desain dan sistem sambungan yang digunakan. Pada konstruksi tertentu, elemen seperti stud atau komponen baja lainnya digunakan untuk menghubungkan profil dengan beton. Detail tersebut kemudian menjadi bagian dari sistem yang membantu meneruskan gaya dari area sambungan menuju struktur jembatan.

Bagian ini sering kali tidak terlihat setelah pekerjaan selesai karena berada di dalam atau menyatu dengan beton. Namun, justru karena letaknya tidak terlihat, detail anchorage harus ditentukan dengan baik sejak tahap desain dan pemasangan. Kesalahan posisi atau detail sambungan dapat menyulitkan proses instalasi dan berpotensi memengaruhi kinerja sistem secara keseluruhan.

Bagaimana Cara Kerja Strip Seal Joint?

Cara kerja Strip Seal Joint dapat dipahami melalui perubahan lebar celah pada sambungan.

Ketika struktur mengalami pemuaian akibat peningkatan temperatur, jarak antarbagian struktur pada lokasi sambungan dapat berubah sehingga celah menjadi lebih kecil. Seal elastomer kemudian mengalami kompresi atau perubahan bentuk untuk mengikuti kondisi tersebut.

Sebaliknya, ketika temperatur turun dan struktur mengalami penyusutan, celah dapat menjadi lebih lebar. Seal kemudian mengikuti perubahan tersebut dengan membuka atau meregang sesuai karakteristik desainnya.

Siklus ini dapat berlangsung berulang selama jembatan digunakan. Karena itu, seal tidak hanya dituntut mampu menutup celah pada satu kondisi, tetapi harus mampu mengikuti perubahan yang terjadi selama siklus pergerakan.

Dalam sistem strip seal, kemampuan pergerakan tersebut sangat berkaitan dengan bentuk seal, ukuran celah, serta detail sistem sambungan. FHWA menjelaskan bahwa strip seal menggunakan membrane atau gland elastomer yang terpasang pada sisi baja dan bekerja dengan membuka ketika lebar sambungan bertambah serta menutup ketika lebar sambungan berkurang.

Hal tersebut juga menjelaskan mengapa pemilihan seal tidak dapat dipisahkan dari kebutuhan pergerakan sambungan. Seal yang dipilih harus sesuai dengan rentang pergerakan yang direncanakan. Demikian pula dengan dimensi celah dan detail profilnya.

Dengan kata lain, Strip Seal Joint bukan hanya “karet yang dipasang di celah jembatan”. Ia merupakan sebuah sistem sambungan yang terdiri dari elemen elastomer, profil baja, dan sistem pengangkur yang harus bekerja secara bersamaan.

Fungsi Strip Seal Joint pada Jembatan

Jika dilihat dari fungsi keseluruhannya, Strip Seal Joint memiliki beberapa peran yang saling berhubungan.

Fungsi pertama adalah mengakomodasi pergerakan sambungan. Struktur jembatan membutuhkan ruang untuk mengalami perubahan akibat temperatur dan kondisi pembebanan. Seal elastomer memberikan fleksibilitas yang memungkinkan celah tersebut tetap berfungsi.

Fungsi kedua adalah membantu menjaga celah tetap terlindungi dari air dan material asing. Ini merupakan salah satu alasan penting mengapa sistem sambungan tidak cukup hanya menyediakan celah terbuka. Air yang masuk melalui sambungan dapat mencapai bagian di bawah dek dan dalam jangka panjang dapat menjadi faktor yang perlu diperhatikan dalam pemeliharaan struktur.

Fungsi ketiga adalah mendukung kontinuitas permukaan lalu lintas pada area sambungan. Detail sambungan dirancang agar kendaraan dapat melintasi area tersebut tanpa menghadapi perubahan permukaan yang tidak diperlukan. Karena itu, ketepatan elevasi, posisi profil, dan pemasangan menjadi bagian penting dari pekerjaan.

Fungsi keempat adalah melindungi area tepi sambungan. Profil baja membantu membentuk area tepi sehingga bagian beton di sekitar celah tidak langsung menerima seluruh pengaruh lalu lintas pada bagian sambungan yang terbuka.

Dengan melihat fungsi-fungsi tersebut secara bersamaan, Strip Seal Joint dapat dipahami bukan hanya sebagai komponen penutup celah, tetapi sebagai bagian dari sistem yang membantu menjaga kinerja sambungan jembatan dalam kondisi operasional.

Strip Seal Joint dan Perlindungan terhadap Air

Salah satu hal yang sering menjadi perhatian dalam pemeriksaan sambungan jembatan adalah kondisi seal dan kemungkinan terjadinya kebocoran.

Air yang melewati sambungan tidak berhenti pada permukaan jalan. Apabila sistem seal mengalami kerusakan atau tidak lagi bekerja dengan baik, air dapat mencapai bagian bawah sambungan. Area tersebut dapat berdekatan dengan elemen struktur yang tidak seharusnya terus-menerus terkena air dan kotoran.

Karena itu, kemampuan seal untuk tetap berada pada posisinya dan mempertahankan fungsi penutup menjadi penting. Pemeriksaan kondisi sambungan tidak cukup hanya melihat apakah seal masih terlihat dari atas. Kondisi retak, sobek, terlepas dari sisi sambungan, atau adanya material yang menumpuk di celah juga dapat menjadi indikasi bahwa sambungan perlu diperiksa lebih lanjut.

FHWA dalam panduan pemeriksaan expansion joint secara khusus memasukkan pemeriksaan kondisi material seal, termasuk retak, sobek, gouge, material yang terlepas dari sisi sambungan, serta keberadaan debris di dalam joint.

Artinya, pemeliharaan Strip Seal Joint bukan hanya mengenai mengganti seal ketika sudah rusak parah. Pemeriksaan berkala dapat membantu menemukan masalah lebih awal sebelum berkembang menjadi persoalan yang lebih besar pada area sambungan.

Keunggulan Strip Seal Joint dalam Konstruksi Jembatan

Setelah memahami komponen dan cara kerjanya, terlihat bahwa Strip Seal Joint bukan sekadar celah yang diberi karet. Sistem ini dirancang untuk mengakomodasi pergerakan pada struktur jembatan sekaligus menjaga agar area sambungan tetap terlindungi dari air dan material asing. Karena bekerja pada bagian jembatan yang menerima pergerakan berulang dan beban lalu lintas, pemilihan sistem sambungan perlu disesuaikan dengan kebutuhan struktur dan kondisi lapangan.

Salah satu keunggulan utama Strip Seal Joint adalah kemampuannya mengikuti perubahan lebar celah sambungan. Ketika temperatur berubah atau struktur mengalami pergerakan akibat beban kendaraan, celah dapat membuka dan menutup. Seal elastomer pada sambungan mengikuti perubahan tersebut sehingga pergerakan tidak langsung diteruskan sebagai tekanan yang merusak bagian struktur di sekitarnya.

Mengakomodasi Pergerakan Struktur

Jembatan merupakan struktur yang terus mengalami perubahan kecil selama masa layan. Perubahan temperatur menyebabkan material memuai dan menyusut, sementara beban kendaraan menghasilkan respons dinamis pada dek jembatan. Pada jembatan dengan bentang dan konfigurasi tertentu, pergerakan tersebut perlu diperhitungkan sejak tahap perencanaan.

Strip Seal Joint bekerja dengan menyediakan ruang gerak yang terkendali. Saat celah mengecil, seal dapat tertekan mengikuti perubahan tersebut. Sebaliknya, ketika celah melebar, seal kembali membuka. Pola kerja ini berlangsung berulang selama sambungan berada dalam kondisi operasional.

Besarnya pergerakan yang dapat dilayani bukan angka yang bisa disamaratakan untuk semua Strip Seal Joint. Kapasitasnya bergantung pada desain sistem, dimensi sambungan, material seal, detail profil baja, serta persyaratan proyek. Karena itu, pemilihan produk sebaiknya mengacu pada pergerakan yang diperkirakan terjadi pada struktur, bukan hanya berdasarkan ukuran fisik sambungan.

Menjaga Sambungan Tetap Kedap Air

Selain mengakomodasi pergerakan, seal memiliki fungsi penting untuk membatasi masuknya air ke dalam sambungan. Air hujan yang terus-menerus masuk melalui celah dapat mencapai bagian struktur yang berada di bawah joint dan menimbulkan masalah jika tidak ditangani dengan baik.

Kondisi ini menjadi semakin penting pada jembatan yang berada di lingkungan dengan curah hujan tinggi. Air yang masuk ke area sambungan dapat membawa kotoran dan material halus, kemudian terakumulasi pada bagian tertentu. Dalam jangka panjang, kondisi tersebut dapat memengaruhi area sekitar joint dan komponen struktur yang berada di bawahnya.

Karena itu, fungsi Strip Seal Joint tidak berhenti pada kemampuan membuka dan menutup mengikuti pergerakan. Kondisi seal, sambungan terhadap profil baja, serta sistem drainase di sekitarnya juga perlu diperhatikan agar perlindungan terhadap air tetap bekerja sebagaimana mestinya.

Mengurangi Masuknya Debris ke Celah Sambungan

Selain air, celah sambungan jembatan dapat menjadi tempat masuknya pasir, kerikil, debu, dan material lain dari permukaan jalan. Jika material tersebut menumpuk di dalam joint, ruang gerak yang seharusnya tersedia dapat terganggu.

Seal yang terpasang dengan baik membantu membatasi masuknya material tersebut. Namun, perlindungan ini tetap membutuhkan pemeriksaan berkala. Seal yang mengalami retak, sobek, terlepas dari dudukannya, atau mengalami kerusakan lain dapat kehilangan fungsi perlindungannya.

Karena itu, kebersihan area joint tidak dapat dipisahkan dari pemeliharaan. Pemeriksaan bukan hanya melihat apakah karet masih terlihat utuh, tetapi juga memastikan tidak terdapat debris yang mengganggu pergerakan dan tidak ada indikasi kerusakan pada profil maupun area beton di sekitarnya.

Profil Relatif Rendah dan Pengaruh terhadap Lalu Lintas

Strip Seal Joint dirancang sebagai bagian dari permukaan sambungan pada dek jembatan. Dengan detail pemasangan yang tepat, sistem ini dapat dibuat relatif menyatu dengan permukaan perkerasan sehingga perubahan elevasi pada area sambungan dapat dikendalikan.

Hal tersebut penting karena kendaraan melewati sambungan secara berulang. Sambungan yang tidak terpasang dengan baik atau mengalami kerusakan dapat menimbulkan hentakan, suara, dan ketidaknyamanan bagi pengguna jalan. Pada kondisi tertentu, efek tersebut juga dapat menjadi indikasi bahwa ada masalah pada joint atau area struktur di sekitarnya.

Oleh sebab itu, kualitas pemasangan sama pentingnya dengan kualitas material. Profil baja harus berada pada posisi yang sesuai, anchorage harus bekerja dengan baik, dan seal harus terpasang pada groove atau dudukan secara tepat.

Spesifikasi Strip Seal Joint yang Perlu Diperhatikan

Tidak semua Strip Seal Joint memiliki spesifikasi yang sama. Detail sambungan harus mengikuti kebutuhan struktur dan rancangan yang digunakan pada proyek. Beberapa aspek yang perlu diperhatikan antara lain ukuran celah, rentang pergerakan, jenis material seal, profil baja, sistem anchorage, serta detail pemasangan.

Spesifikasi tersebut sebaiknya tidak ditentukan hanya berdasarkan ukuran sambungan lama. Pada pekerjaan penggantian joint, kondisi aktual di lapangan perlu diperiksa terlebih dahulu karena ukuran celah, kondisi beton, profil lama, dan kebutuhan pergerakan bisa berbeda dari kondisi awal ketika jembatan dibangun.

Lebar Celah dan Rentang Pergerakan

Lebar celah merupakan salah satu parameter penting dalam pemilihan Strip Seal Joint. Celah tersebut harus memberikan ruang yang cukup bagi struktur untuk bergerak dalam rentang yang telah diperhitungkan.

Dalam referensi FHWA, strip seal dijelaskan sebagai seal berbentuk profil yang dapat membuka ketika lebar joint bertambah dan menutup ketika lebar joint berkurang. Namun, kapasitas pergerakan aktual tetap bergantung pada sistem joint dan spesifikasi yang digunakan pada proyek.

Karena itu, informasi seperti lebar celah saat pemasangan, pergerakan maksimum dan minimum, serta kondisi temperatur saat pemasangan perlu menjadi bagian dari pertimbangan teknis. Pengukuran lapangan menjadi penting terutama pada pekerjaan replacement atau penggantian sambungan yang sudah terpasang.

Material Seal

Seal merupakan bagian yang mengalami deformasi secara berulang sehingga materialnya perlu memiliki elastisitas dan ketahanan yang sesuai dengan kondisi penggunaan. Pada artikel lama, material seperti neoprene dan EPDM disebut sebagai contoh material yang dapat digunakan untuk elastomeric seal.

Namun, jenis material tidak sebaiknya dipilih hanya berdasarkan nama bahan. Persyaratan material, bentuk profil, karakteristik mekanis, dan ketahanan terhadap lingkungan perlu mengacu pada spesifikasi sistem joint serta persyaratan proyek.

Lingkungan kerja juga perlu dipertimbangkan. Jembatan di daerah dengan paparan air, sinar matahari, perubahan temperatur, lalu lintas berat, atau kondisi lingkungan tertentu membutuhkan material yang sesuai dengan beban dan paparan tersebut.

Profil Baja atau Edge Beam

Profil baja berfungsi sebagai bagian struktural yang menjadi dudukan seal sekaligus membantu membentuk dan melindungi tepi sambungan. Posisi profil harus tepat karena kesalahan pemasangan dapat memengaruhi posisi seal dan permukaan sambungan.

Kualitas material dan detail fabrikasi juga perlu diperhatikan. Profil harus memiliki dimensi serta konfigurasi yang sesuai dengan rancangan, sedangkan sambungan antara profil dan struktur beton harus mampu menerima beban yang bekerja pada area joint.

Pada pekerjaan penggantian, pemeriksaan terhadap profil lama juga penting. Tidak semua kerusakan cukup diselesaikan dengan mengganti karet seal. Apabila profil baja, anchorage, atau beton di sekitarnya sudah mengalami kerusakan, bagian tersebut perlu ditangani sebagai bagian dari pekerjaan perbaikan.

Anchorage dan Detail Pemasangan

Anchorage merupakan bagian yang menghubungkan sistem joint dengan struktur beton. Komponen ini membantu memastikan profil tetap berada pada posisinya ketika menerima beban kendaraan dan pergerakan struktur.

Detail anchorage dapat berbeda sesuai desain Strip Seal Joint yang digunakan. Karena itu, pemasangan tidak sebaiknya dilakukan hanya dengan mengikuti bentuk fisik produk. Detail embedment, posisi, koneksi, dan hubungan dengan tulangan atau elemen pengangkur harus mengikuti gambar kerja dan spesifikasi teknis.

Presisi pada tahap ini berpengaruh terhadap kinerja joint secara keseluruhan. Kesalahan posisi yang terlihat kecil dapat memengaruhi alignment, dudukan seal, elevasi permukaan, maupun distribusi beban pada area sambungan.

Aplikasi Strip Seal Joint di Lapangan

Strip Seal Joint banyak digunakan pada struktur jembatan yang membutuhkan sambungan untuk mengakomodasi pergerakan sekaligus memberikan perlindungan terhadap masuknya air dan debris. Penggunaannya dapat ditemukan pada berbagai tipe struktur, tetapi pemilihan sistem tetap harus berdasarkan kebutuhan masing-masing proyek.

Pada jembatan jalan raya, misalnya, sambungan berada pada area yang menerima lalu lintas kendaraan secara berulang. Selain harus mampu mengikuti pergerakan struktur, joint juga perlu memiliki detail permukaan yang mendukung kelancaran kendaraan melintas.

Jembatan Jalan Raya

Pada jembatan dengan lalu lintas kendaraan, joint merupakan salah satu titik yang menerima kombinasi pergerakan struktur dan beban berulang. Kondisi tersebut membuat kualitas pemasangan menjadi sangat penting.

Strip Seal Joint dapat digunakan untuk menyediakan ruang gerak pada sambungan dek sekaligus menjaga celah tersebut tetap terlindungi. Setelah terpasang, kondisi seal dan area joint perlu diperiksa secara berkala untuk memastikan tidak terdapat retak, sobekan, pelepasan, atau material yang menghambat pergerakan.

Jembatan dengan Beban Lalu Lintas Tinggi

Pada jembatan yang dilalui kendaraan dalam jumlah besar, frekuensi pembebanan terhadap joint menjadi salah satu faktor yang perlu diperhatikan. Joint menerima siklus pembebanan secara terus-menerus sehingga kerusakan kecil pada seal atau detail sambungan tidak sebaiknya dibiarkan berkembang.

Pemilihan Strip Seal Joint pada kondisi seperti ini perlu mempertimbangkan pergerakan yang diprediksi, karakteristik lalu lintas, material, serta detail struktur. Dengan demikian, joint tidak hanya dipilih karena bentuk atau dimensinya, tetapi karena sesuai dengan kebutuhan operasional jembatan.

Penggantian Strip Seal Joint pada Jembatan

Dalam pekerjaan replacement, penggantian tidak selalu berarti hanya melepas karet lama kemudian memasang seal baru. Kondisi joint secara keseluruhan perlu diperiksa untuk mengetahui sumber kerusakan dan memastikan komponen yang dipertahankan masih layak digunakan.

Pemeriksaan dapat mencakup kondisi seal, profil baja, anchorage, beton di sekitar joint, permukaan jalan, serta sistem drainase. Indikasi seperti seal yang retak atau sobek, terlepas dari sidewall, banyak debris, kebocoran, maupun tanda air pada bagian di bawah sambungan dapat menjadi informasi penting dalam menentukan tindakan perbaikan.

Jika masalah hanya berada pada seal dan komponen lainnya masih memenuhi kondisi yang dipersyaratkan, penggantian seal dapat menjadi bagian dari solusi. Namun, jika profil, anchorage, atau beton telah mengalami kerusakan, pekerjaan perlu disesuaikan dengan kondisi aktual agar sambungan yang baru tidak dipasang di atas elemen pendukung yang sudah bermasalah.

Dengan pendekatan tersebut, penggantian Strip Seal Joint bukan sekadar pekerjaan mengganti komponen, melainkan bagian dari upaya mengembalikan fungsi sambungan agar dapat kembali mengakomodasi pergerakan dan melindungi struktur di area joint.

Tantangan dalam Penggunaan Strip Seal Joint

Secara konsep, Strip Seal Joint terlihat cukup sederhana. Ada celah pada struktur, kemudian celah tersebut dilengkapi profil baja dan seal elastomer yang memungkinkan sambungan tetap bergerak. Namun, kondisi di lapangan membuat kinerja sistem ini tidak hanya bergantung pada bentuk atau material komponennya.

Sambungan berada pada salah satu bagian jembatan yang terus mengalami aktivitas. Kendaraan melintas di atasnya setiap hari, struktur mengalami perubahan akibat temperatur, air hujan dapat mencapai area sambungan, dan debris dari permukaan jalan dapat masuk apabila seal tidak bekerja dengan baik. Dalam kondisi seperti itu, kualitas setiap bagian dan ketepatan pemasangan menjadi sangat penting.

Tantangan tersebut semakin terlihat ketika Strip Seal Joint digunakan pada jembatan yang telah lama beroperasi. Kondisi existing mungkin sudah mengalami perubahan dibandingkan saat jembatan pertama kali dibangun. Permukaan perkerasan dapat berubah, beton di sekitar joint dapat mengalami kerusakan, profil baja mungkin mengalami korosi atau deformasi, dan seal lama dapat kehilangan elastisitas atau mengalami kerusakan.

Karena itu, pengadaan atau penggantian Strip Seal Joint tidak sebaiknya hanya melihat ukuran produk. Kondisi sambungan secara keseluruhan perlu dipahami agar komponen yang disiapkan benar-benar sesuai dengan kebutuhan pekerjaan.

Mengapa Kualitas Pemasangan Sangat Penting?

Material yang sesuai tidak akan memberikan hasil maksimal apabila pemasangannya tidak mengikuti detail yang dipersyaratkan. Pada Strip Seal Joint, beberapa komponen harus bertemu pada posisi yang tepat agar sistem dapat bekerja sebagaimana direncanakan.

Profil baja perlu berada pada elevasi dan alignment yang sesuai. Seal harus masuk dengan benar ke dalam dudukannya. Anchorage harus memiliki hubungan yang memadai dengan struktur. Sementara itu, area beton di sekitar joint harus berada dalam kondisi yang mendukung pemasangan.

Kesalahan pada salah satu bagian dapat memengaruhi bagian lainnya. Misalnya, posisi profil yang tidak sesuai dapat memengaruhi elevasi permukaan sambungan. Pemasangan seal yang kurang tepat dapat memengaruhi kemampuannya mengikuti perubahan celah. Sementara kondisi beton atau anchorage yang tidak memadai dapat menjadi masalah tersendiri meskipun material joint yang digunakan sudah sesuai.

Inilah alasan mengapa pekerjaan Strip Seal Joint membutuhkan perhatian terhadap detail sejak tahap persiapan hingga finishing. Sambungan memang berukuran relatif kecil dibandingkan keseluruhan jembatan, tetapi posisinya membuat sambungan menerima tuntutan kerja yang cukup kompleks.

Kondisi Existing Perlu Diperiksa Sebelum Replacement

Pada pekerjaan penggantian Strip Seal Joint, kondisi existing merupakan salah satu informasi paling penting. Ukuran joint yang terlihat dari permukaan belum tentu memberikan gambaran lengkap mengenai kondisi sambungan.

Setelah joint lama dibongkar, dapat ditemukan kondisi yang sebelumnya tidak terlihat, seperti kerusakan beton, masalah pada anchorage, perubahan posisi profil, atau bagian konstruksi lain yang sudah mengalami penurunan kondisi.

Karena itu, proses replacement idealnya diawali dengan pemeriksaan. Pengukuran dimensi sambungan dapat dilengkapi dengan dokumentasi foto dan informasi mengenai kondisi joint lama. Apabila tersedia, gambar kerja atau detail sambungan existing juga dapat digunakan sebagai referensi.

Pendekatan ini membantu membedakan antara kebutuhan mengganti seal saja dengan pekerjaan penggantian sistem joint yang membutuhkan penanganan lebih luas.

Kerusakan yang Perlu Diperhatikan

Tidak semua kerusakan pada Strip Seal Joint memiliki bentuk yang sama. Seal dapat mengalami retak, sobek, tergores, berubah bentuk, atau terlepas dari dudukannya. Di sisi lain, masalah juga dapat terjadi pada profil baja, anchorage, beton di sekitar joint, maupun area drainase.

Kerusakan pada seal merupakan salah satu kondisi yang relatif mudah terlihat. Ketika seal tidak lagi menutup celah sebagaimana mestinya, air dan debris dapat memiliki jalan masuk menuju bagian bawah sambungan.

Namun, kerusakan yang terlihat dari atas tidak selalu menunjukkan keseluruhan persoalan. Apabila terdapat tanda kebocoran pada bagian bawah deck, misalnya noda air atau kondisi basah pada area sekitar sambungan, pemeriksaan lebih lanjut dapat diperlukan untuk mengetahui sumbernya.

Begitu pula dengan kerusakan beton. Retak atau pecah pada beton di sekitar profil dapat memengaruhi kestabilan area pemasangan. Dalam kondisi tertentu, memperbaiki atau mengganti seal tanpa menangani masalah pendukungnya tidak akan menyelesaikan persoalan secara menyeluruh.

Kapan Strip Seal Joint Perlu Diperiksa?

Pemeriksaan Strip Seal Joint tidak harus menunggu sampai sambungan mengalami kerusakan berat. Pemeriksaan berkala dapat membantu mengetahui perubahan kondisi sejak lebih awal.

Secara visual, pemeriksaan dapat memperhatikan kondisi seal, kebersihan celah, posisi profil, kondisi permukaan di sekitar joint, serta tanda-tanda kerusakan pada beton. Area di bawah sambungan juga dapat diperhatikan apabila terdapat indikasi kebocoran.

Pada jembatan dengan lalu lintas tinggi, pemeriksaan menjadi semakin relevan karena joint mengalami siklus pembebanan yang lebih sering. Suara atau hentakan yang tidak biasa ketika kendaraan melewati sambungan juga dapat menjadi salah satu alasan untuk melakukan pemeriksaan lebih lanjut.

Tujuan pemeriksaan bukan semata-mata mencari kerusakan, tetapi memahami apakah seluruh sistem masih menjalankan fungsi yang dibutuhkan: memungkinkan pergerakan, menjaga area sambungan, dan menyediakan transisi yang sesuai bagi lalu lintas.

Perawatan Strip Seal Joint sebagai Bagian dari Pemeliharaan Jembatan

Strip Seal Joint merupakan bagian dari sistem jembatan sehingga pemeliharaannya tidak seharusnya dipisahkan dari pemeliharaan struktur secara keseluruhan.

Pembersihan debris, pemeriksaan kondisi seal, pengecekan profil dan area beton, serta pengamatan terhadap tanda kebocoran merupakan bagian dari perhatian terhadap sambungan. Waktu dan metode pemeliharaan dapat disesuaikan dengan kondisi masing-masing jembatan.

Perawatan yang dilakukan secara berkala juga memberikan informasi mengenai perubahan kondisi joint. Seal yang sebelumnya masih baik dapat menunjukkan retak setelah melewati sejumlah siklus penggunaan. Debris yang terus menumpuk dapat menunjukkan adanya masalah pada perlindungan sambungan. Sementara kebocoran dapat menjadi tanda bahwa fungsi seal perlu dievaluasi.

Dengan demikian, pemeliharaan bukan hanya pekerjaan setelah terjadi kerusakan. Pemeliharaan juga menjadi cara untuk memahami kondisi sambungan dari waktu ke waktu.

Penggantian Seal Tidak Selalu Berarti Mengganti Seluruh Sistem

Dalam pekerjaan maintenance, kebutuhan penggantian perlu ditentukan berdasarkan kondisi aktual. Apabila kerusakan terbatas pada seal sementara profil dan komponen pendukung masih memenuhi persyaratan, pekerjaan dapat berfokus pada bagian seal sesuai metode dan spesifikasi yang digunakan.

Namun, kondisi akan berbeda apabila ditemukan kerusakan pada profil baja, anchorage, beton, atau bagian lain yang berhubungan dengan sistem sambungan. Dalam kondisi tersebut, pekerjaan mungkin memerlukan penanganan yang lebih luas.

Karena itu, keputusan replacement sebaiknya tidak hanya didasarkan pada usia sambungan. Kondisi aktual, fungsi yang masih tersedia, jenis kerusakan, kebutuhan pergerakan, dan kondisi struktur pendukung perlu menjadi pertimbangan.

Pendekatan tersebut juga menghindari anggapan bahwa semua joint lama harus diganti dengan sistem yang sama tanpa pemeriksaan. Setiap pekerjaan memiliki kondisi dan kebutuhan teknis yang berbeda.

Faktor Lingkungan pada Strip Seal Joint

Lingkungan tempat jembatan berada turut memengaruhi kondisi expansion joint. Jembatan di Indonesia dapat menghadapi paparan hujan, kelembapan, panas matahari, perubahan temperatur harian, debu, serta kondisi lingkungan lain yang berbeda antara satu lokasi dengan lokasi lainnya.

Air menjadi salah satu faktor yang perlu mendapat perhatian karena joint berada pada permukaan yang secara langsung menerima air hujan. Ketika seal mengalami kerusakan, air dapat masuk melalui celah dan mencapai area di bawah sambungan.

Temperatur juga berkaitan dengan fungsi utama expansion joint. Perubahan temperatur menyebabkan struktur mengalami perubahan dimensi, sehingga seal harus terus mengikuti perubahan lebar celah dalam batas kemampuan sistem.

Karena itu, pemilihan material dan detail Strip Seal Joint sebaiknya mempertimbangkan kondisi lingkungan proyek, bukan hanya spesifikasi umum produk.

Peran Strip Seal Joint dalam Menjaga Kinerja Jembatan

Sambungan muai sering kali baru mendapatkan perhatian ketika muncul suara hentakan, kebocoran, kerusakan seal, atau gangguan pada permukaan jalan. Padahal, selama kondisi normal, sambungan bekerja tanpa perlu mendapatkan perhatian dari pengguna jalan.

Justru sifat tersebut yang membuat Strip Seal Joint menjadi bagian penting dari jembatan. Sambungan memungkinkan pergerakan yang memang dibutuhkan oleh struktur tanpa menjadikan celah tersebut sebagai bagian terbuka yang mudah dimasuki air dan material asing.

Dalam konteks pemeliharaan jembatan, keberadaan joint juga berkaitan dengan kondisi elemen di sekitarnya. Ketika sambungan mampu mengendalikan masuknya air dan debris, area di bawahnya mendapatkan perlindungan yang lebih baik. Sebaliknya, ketika seal mengalami kerusakan, kondisi tersebut dapat menjadi salah satu hal yang perlu segera diperiksa.

Dengan kata lain, kontribusi Strip Seal Joint tidak hanya dapat dinilai dari bentuk fisiknya, tetapi dari bagaimana sambungan tersebut membantu menjaga fungsi struktur dalam penggunaan sehari-hari.

Strip Seal Joint dan Infrastruktur Jembatan di Masa Depan

Pembangunan dan pemeliharaan infrastruktur jembatan pada akhirnya tidak hanya berbicara mengenai elemen utama seperti girder, pier, deck, atau fondasi. Detail-detail yang lebih kecil juga memiliki peran dalam menjaga agar sistem bekerja secara keseluruhan.

Strip Seal Joint merupakan salah satu contoh elemen tersebut. Ukurannya mungkin tidak sebanding dengan struktur utama jembatan, tetapi lokasinya berada pada titik yang harus mengakomodasi pergerakan sekaligus berhadapan langsung dengan lalu lintas dan lingkungan.

Ketika jembatan dirancang untuk digunakan dalam jangka panjang, perhatian terhadap detail seperti expansion joint menjadi bagian dari pendekatan pemeliharaan yang lebih menyeluruh. Sambungan yang direncanakan, dipasang, dan dipelihara dengan baik dapat membantu menjaga fungsi area joint sehingga masalah tidak berkembang tanpa diketahui.

Pada akhirnya, kualitas infrastruktur tidak hanya ditentukan oleh komponen yang berukuran besar. Keandalan sebuah jembatan juga dipengaruhi oleh elemen-elemen yang bekerja di antara bagian-bagian utamanya.

Strip Seal Joint mungkin bukan komponen yang paling terlihat ketika seseorang melintasi jembatan. Namun, setiap kali kendaraan melewati sambungan tersebut, sistem ini sedang menjalankan fungsi yang memang dirancang untuknya: memberikan ruang bagi pergerakan struktur sekaligus membantu menjaga celah sambungan tetap terlindungi.

Memahami Strip Seal Joint Sebelum Menentukan Pengadaan

Bagi kontraktor, konsultan, pengelola jembatan, maupun pihak yang bertanggung jawab terhadap pengadaan material, memahami kebutuhan joint sebelum menentukan produk merupakan langkah yang penting.

Informasi dasar seperti panjang sambungan, dimensi celah, tipe atau bentuk joint existing, kebutuhan pergerakan, kondisi seal lama, kondisi profil, serta detail pemasangan dapat membantu memperjelas kebutuhan.

Untuk proyek baru, gambar kerja dan spesifikasi teknis menjadi acuan utama. Sementara pada pekerjaan replacement, data existing dan kondisi lapangan memiliki peranan yang lebih besar.

Semakin lengkap informasi yang tersedia, semakin mudah proses komunikasi teknis antara pihak yang membutuhkan dengan pihak yang menyediakan material atau jasa pekerjaan. Hal ini juga membantu mengurangi risiko produk yang secara ukuran terlihat sesuai tetapi ternyata tidak sesuai dengan kondisi sambungan sebenarnya.

Penutup

Strip Seal Joint merupakan bagian kecil dari keseluruhan struktur jembatan, tetapi memiliki fungsi yang tidak kecil. Sambungan ini harus memberikan ruang bagi pergerakan struktur, membantu melindungi celah dari air dan debris, serta tetap berada dalam kondisi yang memungkinkan kendaraan melintas dengan baik.

Kinerjanya merupakan hasil dari beberapa hal yang saling berkaitan: desain yang sesuai, material yang tepat, profil dan anchorage yang memadai, pemasangan yang presisi, serta pemeriksaan dan pemeliharaan selama masa penggunaan.

Karena itu, ketika sebuah jembatan membutuhkan Strip Seal Joint baru maupun penggantian joint existing, kebutuhan sebaiknya dilihat secara menyeluruh. Ukuran produk hanyalah salah satu bagian dari informasi yang diperlukan. Kondisi struktur, kebutuhan pergerakan, detail pemasangan, dan kondisi lapangan juga perlu diperhatikan.

Pada akhirnya, sambungan yang baik adalah sambungan yang dapat menjalankan fungsinya tanpa menjadi sumber masalah baru bagi struktur. Strip Seal Joint bekerja di balik permukaan jalan, mengikuti pergerakan jembatan dari waktu ke waktu, dan membantu menjaga agar salah satu titik penting pada struktur tetap dapat berfungsi sebagaimana mestinya.
