Asphaltic Plug Joint (APJ) merupakan salah satu jenis sambungan siar muai yang digunakan pada struktur jembatan untuk mengakomodasi pergerakan pada area sambungan. Sistem ini menggunakan material berbasis asphaltic binder yang dimodifikasi polimer dan agregat, kemudian diaplikasikan pada area blockout sambungan sehingga membentuk bagian permukaan jalan yang fleksibel.
Di Indonesia, Asphaltic Plug Joint juga sering disebut sebagai asphaltic joint plug, asphaltic plug expansion joint, atau siar muai aspal. Sistem ini dapat digunakan pada pekerjaan jembatan maupun pekerjaan rehabilitasi, khususnya pada struktur dengan kebutuhan pergerakan sambungan yang masih berada dalam batas kemampuan sistem APJ.
Untuk konteks Indonesia, acuan yang secara khusus membahas sistem ini adalah SNI 7396:2008, Spesifikasi asphaltic plug joint untuk jembatan. Standar tersebut mencakup persyaratan bahan, pengujian, dan penerapan Asphaltic Plug Joint yang dicetak di lapangan.
Apa Itu Asphaltic Plug Joint?
Secara sederhana, Asphaltic Plug Joint adalah sambungan siar muai fleksibel yang menggunakan campuran asphaltic binder dan agregat untuk mengisi serta menjembatani area celah sambungan pada jembatan.
Berbeda dengan sambungan mekanis yang menggunakan komponen logam dan seal tertentu sebagai elemen utama, Asphaltic Plug Joint membentuk area sambungan yang menyatu dengan permukaan perkerasan. Sistem ini pada dasarnya terdiri dari material fleksibel yang berada di atas celah sambungan dan dapat menggunakan pelat penutup celah sebagai bagian dari sistem pendukungnya. Definisi ini sejalan dengan SNI 7396:2008 yang menjelaskan APJ sebagai segmen aspal fleksibel yang membentang pada area sambungan dan didukung oleh pelat logam atau komponen yang sesuai.
Karena permukaan APJ dapat dibuat menyatu dengan permukaan jalan di sekitarnya, salah satu karakteristik yang dicari dari sistem ini adalah transisi permukaan yang relatif halus bagi kendaraan. Sistem APJ juga dirancang untuk membantu mencegah air dan material asing masuk ke area celah sambungan apabila sistem dipasang dengan benar.
Mengapa Jembatan Membutuhkan Sambungan Siar Muai?
Jembatan bukanlah struktur yang benar-benar diam. Perubahan temperatur menyebabkan elemen struktur mengalami pemuaian dan penyusutan. Selain itu, beban kendaraan dan kondisi operasional juga dapat menghasilkan pergerakan pada struktur.
Jika dua bagian struktur yang berdekatan tidak memiliki ruang atau sistem yang mampu mengakomodasi pergerakan tersebut, tegangan dapat terkonsentrasi pada area sambungan. Dalam kondisi tertentu, hal ini dapat berkontribusi terhadap kerusakan pada perkerasan, area sambungan, maupun elemen struktur di sekitarnya.
Di sinilah expansion joint atau sambungan siar muai bekerja. Sistem ini memberikan ruang dan fleksibilitas yang diperlukan agar pergerakan struktur dapat diakomodasi tanpa mengharuskan permukaan jalan menjadi terputus atau mengalami kerusakan akibat pergerakan tersebut.
Untuk Asphaltic Plug Joint, kemampuan tersebut diperoleh melalui kombinasi binder yang bersifat fleksibel, agregat dengan karakteristik tertentu, serta konfigurasi pemasangan pada area sambungan.
Fungsi Asphaltic Plug Joint pada Jembatan
Fungsi utama Asphaltic Plug Joint adalah mengakomodasi pergerakan sambungan sekaligus mempertahankan kontinuitas permukaan perkerasan.
Dalam praktiknya, fungsi ini tidak hanya berkaitan dengan pergerakan struktur. Area sambungan juga perlu tetap terlindungi dari masuknya air dan material asing, sementara permukaannya harus mampu menerima lalu lintas kendaraan.
Karena itu, sebuah sistem APJ yang baik perlu memperhatikan beberapa aspek sekaligus: fleksibilitas terhadap pergerakan, daya lekat, ketahanan terhadap temperatur, kemampuan menahan beban lalu lintas, serta kualitas pemasangan.
SNI 7396:2008 sendiri mensyaratkan karakteristik tertentu pada asphaltic binder, termasuk titik lembek, adhesi tarik, daktilitas, penetrasi, flow, resilien, kompatibilitas aspal, elongasi, dan fleksibilitas pada temperatur rendah.
Dengan kata lain, Asphaltic Plug Joint bukan sekadar campuran aspal yang dituangkan ke celah jembatan. Komposisi material dan metode pemasangannya merupakan bagian penting dari performa sistem secara keseluruhan.
Material Penyusun Asphaltic Plug Joint
Salah satu komponen utama APJ adalah asphaltic binder.
Menurut SNI 7396:2008, asphaltic binder dapat berupa aspal termoplastik yang dimodifikasi polimer. Binder tersebut diformulasikan agar memiliki fleksibilitas pada temperatur rendah sekaligus mempunyai ketahanan terhadap aliran pada temperatur lingkungan yang lebih tinggi.
Komponen berikutnya adalah agregat. SNI menetapkan bahwa agregat yang digunakan berupa batu pecah yang bersih, keras, awet, dan bebas dari material pengotor yang tidak dikehendaki. Standar tersebut juga memberikan persyaratan terkait ukuran butir, berat isi, gradasi, impact value, abrasi, polish stone value, flakiness, serta shape and size index.
Selain binder dan agregat, sistem APJ dapat melibatkan pelat penutup celah, bahan penyokong/backer material, serta area blockout yang telah dipersiapkan pada struktur.
Karena itu, ketika membicarakan spesifikasi Asphaltic Plug Joint, sebaiknya tidak hanya melihat material bindernya. Sistem sambungan secara keseluruhan dan cara pemasangannya juga harus diperhatikan.
Spesifikasi Asphaltic Plug Joint Berdasarkan SNI 7396:2008
SNI 7396:2008 merupakan acuan yang cukup penting ketika membahas Asphaltic Plug Joint untuk jembatan di Indonesia. Standar ini secara khusus mencakup bahan, pengujian, dan penerapan APJ yang dicetak di lapangan.
Beberapa parameter teknis penting dari standar tersebut antara lain:
| Parameter | Persyaratan SNI 7396:2008 |
| Titik lembek | 83°C |
| Adhesi tarik | 700% |
| Daktilitas pada 25°C | Min. 400 mm |
| Penetrasi pada 25°C | Maks. 7,5 dm |
| Penetrasi temperatur rendah | Min. 1,0 dm |
| Flow, 5 jam pada 60°C | Maks. 30 cm |
| Resilien pada 25°C | 40–70% |
| Rentang suhu pemasangan yang direkomendasikan | 182–199°C |
| Rentang suhu pemanasan yang aman | 199–216°C |
| Fleksibilitas pada -23°C | Memenuhi persyaratan |
Parameter tersebut menunjukkan bahwa material APJ harus dirancang untuk menghadapi kondisi temperatur dan deformasi yang berbeda, bukan hanya memiliki kekuatan pada temperatur ruang.
Catatan: angka-angka di atas merupakan parameter yang tercantum dalam SNI 7396:2008. Untuk proyek tertentu, spesifikasi teknis proyek, desain, dan persyaratan pemilik pekerjaan tetap perlu diperiksa karena dapat menetapkan persyaratan tambahan.
Batas Pergerakan Asphaltic Plug Joint
Salah satu hal yang sering terlewat ketika memilih expansion joint adalah besarnya pergerakan yang harus diakomodasi.
SNI 7396:2008 menyatakan bahwa APJ tidak boleh digunakan untuk pergerakan vertikal melebihi ±3 mm dan pergerakan horizontal melebihi ±25 mm dari lebar instalasi.
Batas ini penting karena tidak semua jembatan memiliki karakteristik pergerakan yang sama.
Untuk jembatan dengan pergerakan besar atau kondisi lalu lintas yang sangat berat, pemilihan sistem sambungan harus dilakukan berdasarkan perhitungan dan spesifikasi proyek. Literatur teknis juga menunjukkan bahwa performa APJ dapat dipengaruhi oleh temperatur, beban lalu lintas, dan besarnya pergerakan sambungan.
Jadi, jangan menentukan jenis expansion joint hanya berdasarkan ukuran celah yang terlihat di lapangan. Pergerakan aktual dan kondisi struktur perlu menjadi bagian dari pertimbangan desain.

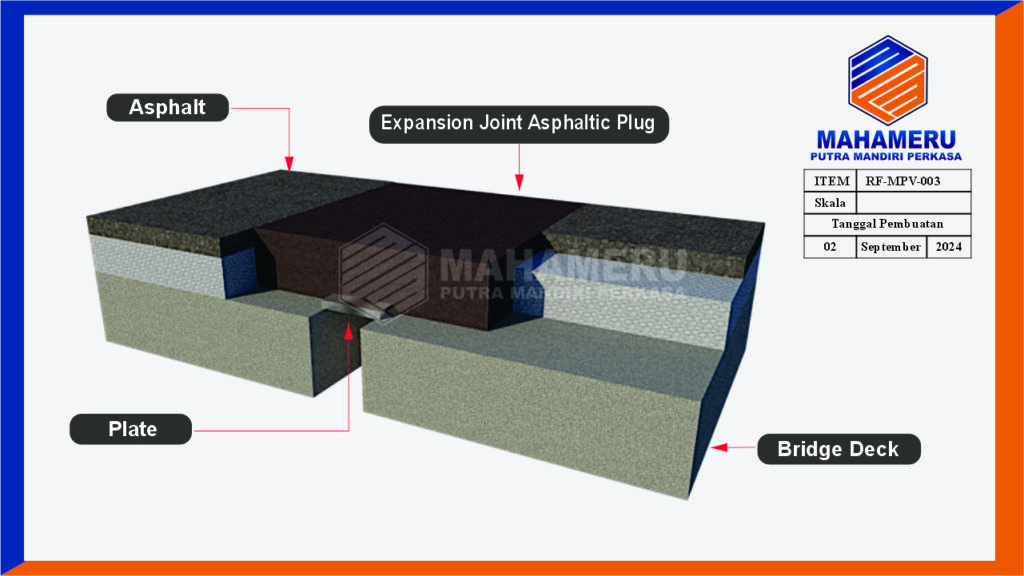

Pelat Penutup Celah pada Asphaltic Plug Joint
Pada sistem tertentu, pelat penutup celah digunakan untuk membantu menjembatani area bukaan sambungan.
SNI 7396:2008 mencantumkan persyaratan untuk pelat penutup celah serta hubungan antara lebar celah dan ketebalan pelat. Untuk bukaan kurang dari 45 mm, tabel standar mencantumkan ketebalan 3 mm; untuk bukaan 45–70 mm sebesar 5 mm; dan untuk 70–95 mm sebesar 6 mm.
Dalam prosedur pemasangan yang dijelaskan SNI, pelat penutup celah dapat berupa baja ringan atau aluminium, dengan konfigurasi dan ukuran yang mengikuti kebutuhan sistem. Standar juga menjelaskan bahwa pelat tersebut ditempatkan pada area sambungan sebelum material APJ diaplikasikan dan dipadatkan.
Artinya, detail pelat, blockout, backer material, binder, agregat, dan metode pemadatan harus dipandang sebagai satu kesatuan sistem, bukan sebagai komponen yang berdiri sendiri.

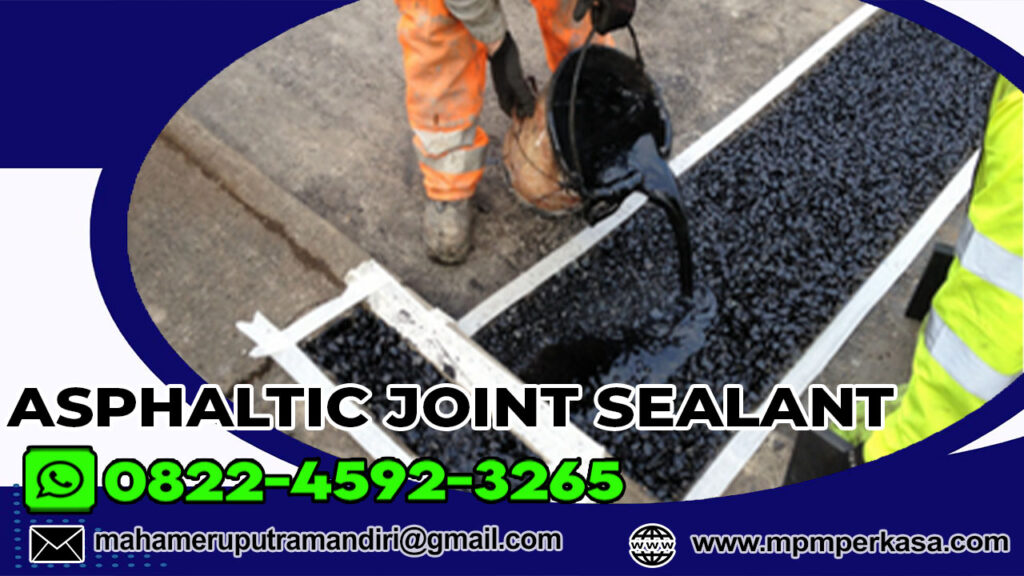

Bagaimana Asphaltic Plug Joint Dipasang?
Pemasangan Asphaltic Plug Joint membutuhkan persiapan area sambungan yang cukup teliti.
Tahap awal biasanya berkaitan dengan persiapan blockout, yaitu area yang disediakan pada permukaan jembatan untuk menempatkan sistem APJ. Permukaan harus dipersiapkan sehingga material dapat melekat dan bekerja sesuai desain.
Selanjutnya asphaltic binder dan agregat dipanaskan sesuai temperatur yang ditetapkan. SNI 7396:2008 mensyaratkan penggunaan sistem pengadukan dan pengendalian temperatur yang sesuai. Agregat kemudian dicampur dengan binder dalam proporsi yang ditentukan oleh produsen. SNI juga mencantumkan kandungan minimum agregat sebesar 68% terhadap berat dengan toleransi campuran sekitar 5% terhadap berat.
Material campuran yang telah dipersiapkan kemudian ditempatkan pada blockout dan dipadatkan. SNI menjelaskan penggunaan roller dan pemadat pelat dengan gaya sentrifugal minimum 15 kN untuk proses pemadatan.
Karena prosesnya melibatkan material panas dan pengendalian temperatur, pekerjaan APJ sebaiknya dilakukan oleh tenaga yang memahami prosedur pemasangan, pengendalian temperatur, pencampuran, pemadatan, serta kondisi lapangan.
Kapan Asphaltic Plug Joint Cocok Digunakan?
Asphaltic Plug Joint terutama menarik untuk aplikasi pada jembatan dengan kebutuhan pergerakan yang relatif kecil sampai sedang dan permukaan perkerasan yang membutuhkan transisi yang halus.
SNI 7396:2008 secara khusus mencakup APJ yang digunakan untuk menutup celah sambungan pada pelapisan ulang aspal dan lantai beton semen Portland, serta dapat digunakan untuk dilatasi pada kondisi pelebaran jembatan.
Sistem ini juga dikenal karena dapat menghasilkan permukaan yang relatif menyatu dengan perkerasan di sekitarnya. Literatur teknis menyebut beberapa kelebihannya, seperti pemasangan yang relatif cepat, permukaan berkendara yang halus, kemampuan waterproofing, serta kemudahan perbaikan pada bagian tertentu.
Namun, “fleksibel” bukan berarti dapat digunakan untuk semua kondisi pergerakan.
Untuk struktur dengan pergerakan besar, lalu lintas sangat berat, atau kondisi temperatur ekstrem, sistem expansion joint lain mungkin lebih sesuai. Beberapa kajian teknis juga mencatat bahwa APJ dapat mengalami rutting, heaving, debonding, atau kerusakan lainnya apabila kondisi lalu lintas, temperatur, dan pergerakannya tidak sesuai dengan kemampuan sistem.
Karena itu, pemilihan APJ sebaiknya dilakukan berdasarkan movement requirement, kondisi perkerasan, volume lalu lintas, temperatur lingkungan, serta detail konstruksi jembatan.
Kelebihan Asphaltic Plug Joint
Salah satu alasan Asphaltic Plug Joint tetap digunakan adalah karena sistem ini dapat memberikan solusi sambungan yang relatif sederhana tanpa membuat permukaan jembatan dipenuhi komponen mekanis.
Permukaannya dapat dibuat relatif rata dengan perkerasan di sekitarnya sehingga kendaraan dapat melewati area sambungan dengan transisi yang lebih nyaman. Sistem ini juga dapat membantu menjaga area sambungan dari masuknya air dan material asing apabila dirancang dan dipasang dengan benar.
Dari sisi pekerjaan, APJ juga memiliki kelebihan karena proses pemasangannya dapat dilakukan pada area yang relatif terbatas dan memungkinkan perbaikan atau penggantian pada bagian tertentu tanpa harus mengganti seluruh sistem jembatan.
Namun, kelebihan tersebut harus dilihat bersama dengan batas pergerakan dan kondisi lalu lintas. Jadi, APJ sebaiknya dipilih berdasarkan kebutuhan teknis proyek, bukan hanya karena pemasangannya relatif praktis.
Hal yang Perlu Diperhatikan Sebelum Memilih Asphaltic Plug Joint
Sebelum menentukan Asphaltic Plug Joint untuk sebuah proyek, ada beberapa informasi lapangan yang sebaiknya dikumpulkan terlebih dahulu.
Yang pertama adalah lebar celah sambungan dan movement aktual. Data ini penting karena APJ memiliki batas kemampuan terhadap pergerakan horizontal dan vertikal.
Yang kedua adalah jenis perkerasan dan kondisi area sambungan. Permukaan aspal atau beton yang menjadi tempat pemasangan harus dipersiapkan dengan baik agar sistem dapat bekerja sebagaimana mestinya.
Yang ketiga adalah volume dan karakteristik lalu lintas. Kendaraan berat dan beban lalu lintas berulang memberikan pengaruh besar terhadap area sambungan. Karena itu, pemilihan APJ untuk jembatan dengan lalu lintas berat perlu dilakukan secara lebih hati-hati.
Terakhir adalah kondisi temperatur dan kualitas pelaksanaan. Pengendalian temperatur binder dan agregat, proporsi pencampuran, serta proses pemadatan merupakan bagian penting dari pekerjaan. SNI 7396:2008 sendiri memberikan prosedur dan parameter terkait aspek-aspek tersebut.
Asphaltic Plug Joint vs Expansion Joint Lain
Tidak ada satu jenis expansion joint yang otomatis cocok untuk semua jembatan.
Asphaltic Plug Joint mempunyai karakteristik tersendiri: fleksibel, permukaannya dapat dibuat menyatu dengan perkerasan, dan cocok untuk rentang pergerakan tertentu. Sementara sistem seperti Strip Seal Joint menggunakan seal elastomer dan komponen penahan yang berbeda serta dapat dipilih untuk kebutuhan movement yang berbeda.
Karena itu, perbandingan sebaiknya tidak berhenti pada harga material. Besarnya movement, volume lalu lintas, jenis perkerasan, kebutuhan waterproofing, detail konstruksi, metode pemasangan, dan rencana pemeliharaan semuanya perlu diperhitungkan.
Bina Marga sendiri menekankan bahwa pemilihan teknologi expansion joint perlu mempertimbangkan performa, waktu pekerjaan, dan biaya pekerjaan. Untuk Asphaltic Plug Joint, perawatan berkala juga tetap menjadi bagian penting dari pengelolaan sambungan.
Asphaltic Plug Joint dari MPM Perkasa
MPM Perkasa menyediakan Asphaltic Plug Joint untuk kebutuhan proyek jembatan dan infrastruktur dengan pendekatan berdasarkan kebutuhan teknis proyek.
Karena ukuran dan konfigurasi sambungan dapat berbeda antara satu proyek dengan proyek lainnya, kebutuhan sebaiknya dikonsultasikan terlebih dahulu. Informasi seperti lebar celah sambungan, panjang sambungan, jenis perkerasan, estimasi movement, kondisi lalu lintas, serta detail desain dapat membantu menentukan sistem yang sesuai.
MPM Perkasa juga menyediakan berbagai produk pendukung untuk kebutuhan konstruksi dan jembatan, termasuk Elastomeric Bearing Pad, Rubber Sheet, Rubber Expansion Joint, Rubber Fender, dan berbagai komponen konstruksi lainnya.
Dengan demikian, kebutuhan sambungan jembatan dapat dibahas berdasarkan kondisi proyek, bukan hanya berdasarkan nama produk.
Kesimpulan
Asphaltic Plug Joint merupakan salah satu alternatif sambungan siar muai untuk jembatan yang menggunakan kombinasi asphaltic binder termoplastik modifikasi polimer dan agregat sebagai material utama.
Sistem ini dirancang untuk mengakomodasi pergerakan sambungan sekaligus mempertahankan permukaan perkerasan yang relatif halus. Dalam penerapannya, kualitas binder, agregat, pelat penutup celah, blockout, temperatur pencampuran, pemadatan, dan kondisi lapangan memiliki pengaruh terhadap kinerja sambungan.
Di Indonesia, SNI 7396:2008 menjadi salah satu acuan utama yang secara khusus mengatur spesifikasi Asphaltic Plug Joint untuk jembatan, termasuk bahan, pengujian, dimensi, dan prosedur pemasangan. Standar tersebut juga menetapkan batas pergerakan yang perlu diperhatikan sebelum APJ dipilih untuk suatu struktur.
Karena itu, pemilihan Asphaltic Plug Joint sebaiknya tidak hanya berdasarkan ukuran celah atau harga material. Kondisi struktur, movement, lalu lintas, jenis perkerasan, detail konstruksi, dan metode pemasangan perlu dipertimbangkan secara bersamaan.
FAQ
1. Apa itu Asphaltic Plug Joint?
Asphaltic Plug Joint adalah sambungan siar muai fleksibel pada jembatan yang menggunakan asphaltic binder berbasis aspal modifikasi polimer dan agregat untuk mengisi area sambungan serta mengakomodasi pergerakan struktur.
2. Apa fungsi utama Asphaltic Plug Joint?
Fungsi utamanya adalah mengakomodasi pergerakan sambungan akibat perubahan temperatur dan kondisi struktur, sekaligus mempertahankan kontinuitas permukaan perkerasan serta membantu melindungi area sambungan dari air dan material asing.
3. Berapa besar movement yang dapat ditangani Asphaltic Plug Joint?
SNI 7396:2008 menyatakan APJ tidak boleh digunakan untuk pergerakan vertikal lebih dari ±3 mm dan pergerakan horizontal lebih dari ±25 mm dari lebar instalasi. Kesesuaian terhadap proyek tetap perlu diperiksa berdasarkan desain dan kondisi aktual jembatan.
4. Apa material utama Asphaltic Plug Joint?
Material utamanya terdiri dari asphaltic binder termoplastik modifikasi polimer dan agregat. Sistem juga dapat melibatkan pelat penutup celah dan material penyokong sesuai detail pemasangannya.
5. Apakah Asphaltic Plug Joint cocok untuk semua jembatan?
Tidak. Pemilihannya perlu mempertimbangkan movement, volume lalu lintas, beban kendaraan, temperatur, kondisi perkerasan, dan detail struktur. Untuk movement besar atau kondisi lalu lintas tertentu, jenis expansion joint lain dapat lebih sesuai.
6. Apa standar yang digunakan untuk Asphaltic Plug Joint di Indonesia?
Acuan khusus yang tersedia adalah SNI 7396:2008 – Spesifikasi asphaltic plug joint untuk jembatan, yang mencakup bahan, pengujian, dimensi, dan penerapan APJ yang dicetak di lapangan. Status standar tersebut tercatat berlaku pada database BSN dan Bina Marga.
