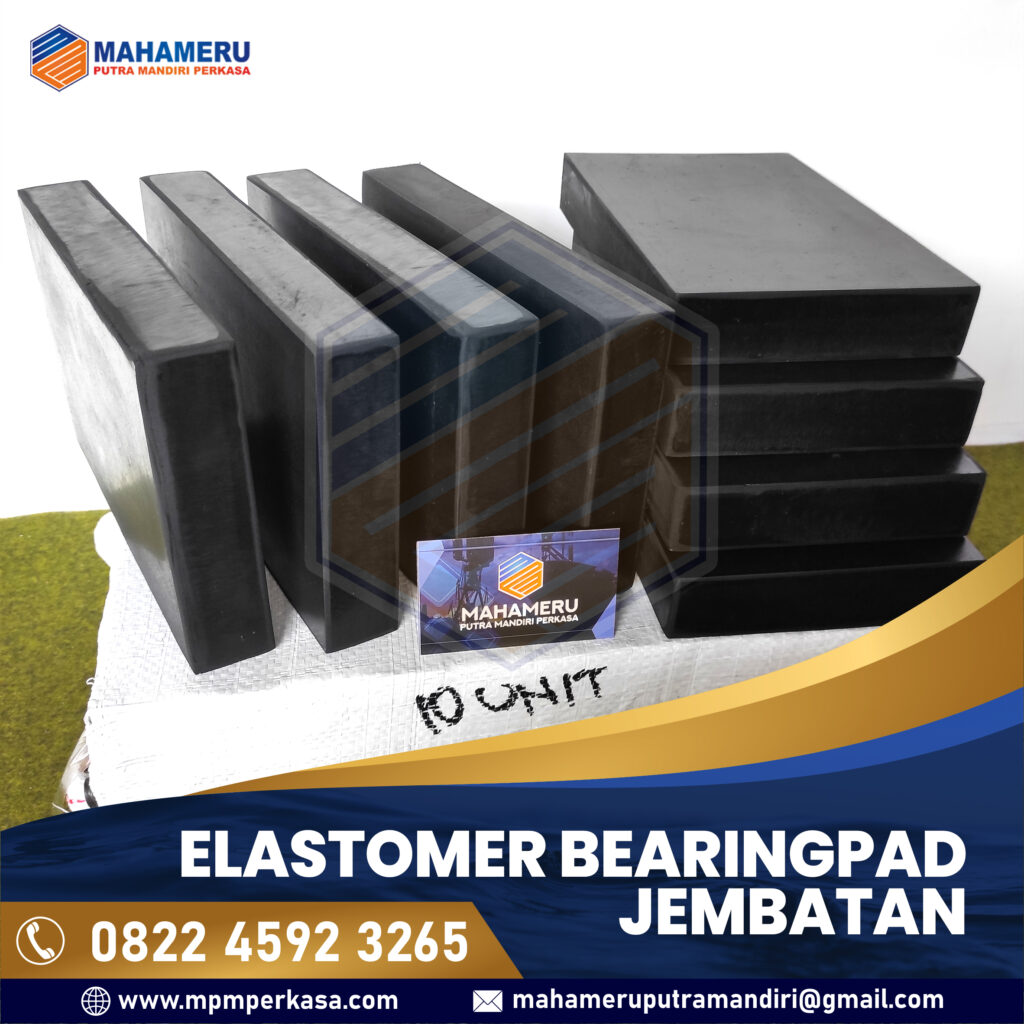

Apa Itu Elastomer Bearing Pad?

Elastomer Bearing Pad merupakan salah satu komponen penting pada konstruksi jembatan yang berfungsi sebagai bantalan antara struktur atas (superstructure) dan struktur bawah (substructure). Komponen ini dirancang untuk menyalurkan beban dari girder atau balok jembatan ke pilar maupun abutment secara aman sekaligus mengakomodasi pergerakan yang terjadi akibat perubahan suhu, beban lalu lintas, penyusutan beton, maupun faktor lingkungan lainnya.

Dalam dunia konstruksi, Elastomer Bearing Pad sering disebut juga sebagai elastomeric bearing pad atau bantalan elastomer jembatan. Material utamanya berupa karet elastomer berkualitas tinggi yang pada tipe tertentu dipadukan dengan lapisan baja (steel laminate) untuk meningkatkan kapasitas beban dan stabilitas.

Meskipun ukurannya relatif kecil dibandingkan keseluruhan struktur jembatan, keberadaan Elastomer Bearing Pad memiliki peran yang sangat penting. Tanpa sistem bantalan yang tepat, beban dan pergerakan struktur dapat menimbulkan tegangan berlebih yang berpotensi mempercepat kerusakan pada elemen jembatan.

Mengapa Jembatan Membutuhkan Bearing Pad?

Setiap jembatan mengalami pergerakan selama masa layanannya. Pergerakan tersebut merupakan hal yang normal dan sudah diperhitungkan sejak tahap perencanaan.

Perubahan temperatur harian dapat menyebabkan pemuaian dan penyusutan material. Selain itu, beban kendaraan yang melintas secara terus-menerus juga menghasilkan deformasi kecil pada struktur. Jika pergerakan tersebut tidak diakomodasi dengan baik, maka gaya yang timbul dapat terkonsentrasi pada titik tertentu dan memicu keretakan maupun kerusakan struktural.

Di sinilah fungsi utama Elastomer Bearing Pad menjadi sangat penting. Bantalan ini bertindak sebagai media perantara yang memungkinkan struktur bergerak dalam batas tertentu tanpa menimbulkan tegangan berlebihan pada beton maupun baja konstruksi.

Selain mengakomodasi pergerakan, bearing pad juga membantu mendistribusikan beban secara lebih merata sehingga umur layanan struktur dapat dipertahankan lebih lama.

Cara Kerja Elastomer Bearing Pad

Prinsip kerja Elastomer Bearing Pad didasarkan pada sifat elastis material karet yang mampu mengalami deformasi dan kembali ke bentuk semula setelah beban dilepaskan.

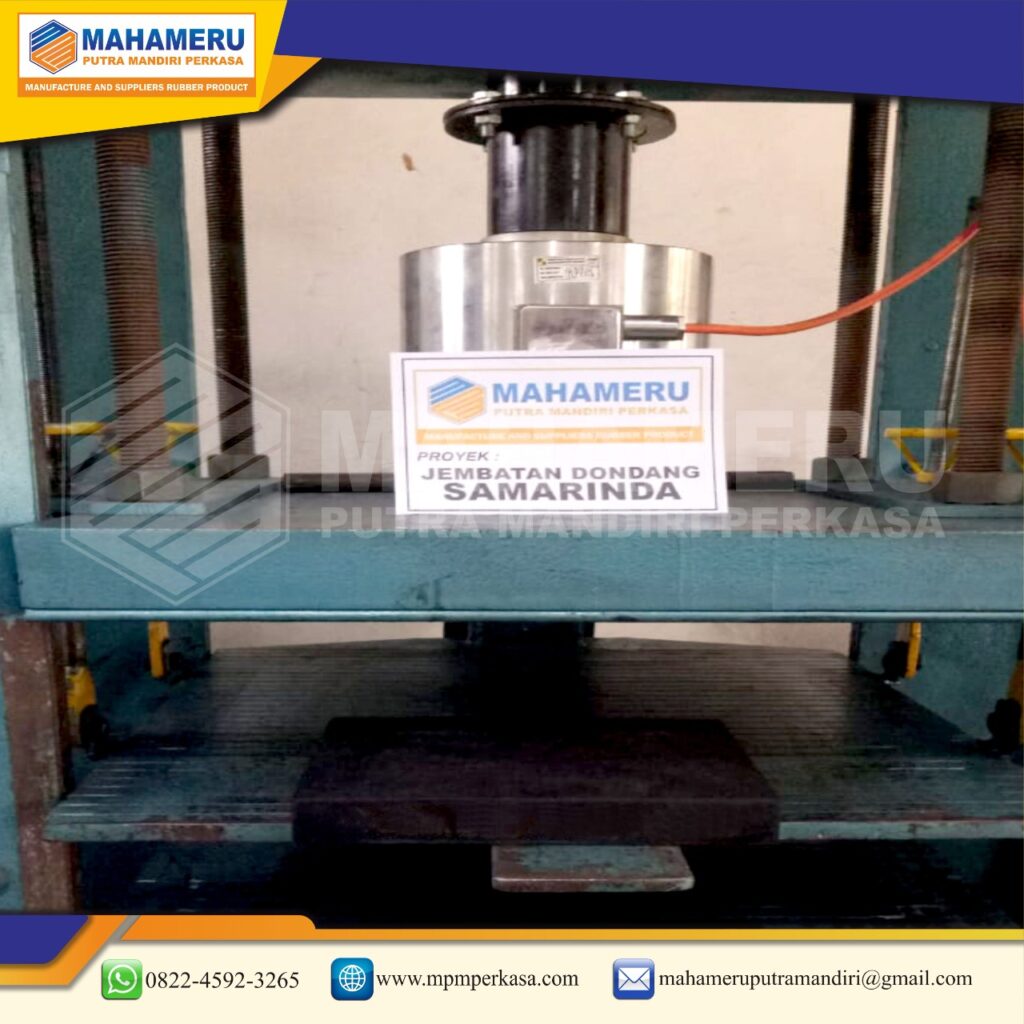

Ketika beban dari girder diteruskan ke bearing pad, material elastomer akan mengalami kompresi. Pada saat yang sama, bantalan juga dapat mengakomodasi pergeseran horizontal dan rotasi kecil yang terjadi pada struktur jembatan.

Menahan Beban Vertikal

Fungsi paling mendasar dari Elastomer Bearing Pad adalah menerima dan meneruskan beban vertikal dari struktur atas menuju struktur bawah. Beban tersebut dapat berasal dari berat sendiri jembatan maupun kendaraan yang melintas.

Mengakomodasi Pergerakan Horizontal

Perubahan suhu menyebabkan elemen jembatan memuai dan menyusut. Elastomer memungkinkan pergeseran kecil secara horizontal tanpa menimbulkan kerusakan pada struktur.

Mengakomodasi Rotasi

Ketika jembatan menerima beban yang tidak merata, girder dapat mengalami rotasi kecil. Elastomer Bearing Pad membantu menyesuaikan kondisi tersebut sehingga distribusi beban tetap stabil.

Mengurangi Konsentrasi Tegangan

Karakteristik elastis material membantu menyebarkan tekanan secara lebih merata dan mengurangi risiko konsentrasi tegangan pada area tertentu.

Komponen Penyusun Elastomer Bearing Pad

Meskipun terlihat sederhana dari luar, Elastomer Bearing Pad terdiri dari beberapa elemen yang dirancang untuk bekerja sebagai satu sistem.

Lapisan Elastomer

Lapisan elastomer merupakan komponen utama yang memberikan sifat fleksibel pada bearing pad. Material ini biasanya terbuat dari karet alam (natural rubber) atau karet sintetis yang diformulasikan untuk memenuhi kebutuhan konstruksi.

Pelat Baja Internal

Pada tipe laminated bearing, terdapat pelat baja yang ditanam di dalam lapisan karet. Fungsi pelat ini adalah meningkatkan kapasitas beban sekaligus membatasi deformasi berlebihan.

Cover Rubber

Lapisan pelindung di bagian luar berfungsi melindungi pelat baja dari kelembapan, korosi, serta pengaruh lingkungan.

Sistem Penempatan dan Grouting

Pada beberapa desain, pemasangan bearing pad didukung oleh sistem grouting dan leveling yang memastikan posisi bantalan tetap stabil selama masa operasional.

Jenis-Jenis Elastomer Bearing Pad

Pemilihan jenis Elastomer Bearing Pad tidak bisa dilakukan secara sembarangan. Setiap jembatan memiliki karakteristik yang berbeda, baik dari segi bentang, beban lalu lintas, kondisi lingkungan, maupun pergerakan struktur yang harus diakomodasi. Oleh karena itu, insinyur perencana biasanya menentukan tipe bearing berdasarkan kebutuhan teknis proyek agar distribusi beban dan pergerakan struktur dapat bekerja secara optimal.

Secara umum, terdapat beberapa jenis Elastomer Bearing Pad yang sering digunakan pada proyek jembatan dan infrastruktur.

Plain Elastomeric Bearing Pad

Plain Elastomeric Bearing Pad merupakan tipe paling sederhana yang hanya terdiri dari material elastomer tanpa lapisan baja internal. Karena konstruksinya relatif sederhana, jenis ini umumnya digunakan pada struktur dengan kapasitas beban yang tidak terlalu besar dan kebutuhan pergerakan yang masih dalam batas tertentu.

Fungsi utama plain bearing adalah menerima beban vertikal sekaligus mengakomodasi deformasi kecil yang terjadi pada struktur. Material elastomer akan mengalami kompresi ketika menerima beban dan kembali ke bentuk semula saat beban berkurang. Sifat elastis inilah yang memungkinkan bearing bekerja sebagai bantalan sekaligus peredam gaya.

Jenis ini banyak dijumpai pada jembatan dengan bentang pendek, struktur beton ringan, atau konstruksi yang tidak memerlukan kapasitas beban tinggi. Keunggulan utamanya terletak pada desain yang sederhana, proses pemasangan yang relatif mudah, dan biaya yang lebih ekonomis dibandingkan tipe yang lebih kompleks.

Namun demikian, kemampuan menahan deformasi dan kapasitas bebannya lebih terbatas dibandingkan tipe laminated bearing. Oleh karena itu, penggunaannya harus disesuaikan dengan hasil perhitungan struktur yang telah dilakukan oleh perencana.

Laminated Elastomeric Bearing Pad

Laminated Elastomeric Bearing Pad merupakan tipe yang paling banyak digunakan pada proyek jembatan modern. Bearing ini terdiri dari beberapa lapisan elastomer yang dipadukan dengan pelat baja tipis (steel laminate) yang ditanam di dalam material karet.

Keberadaan pelat baja memiliki fungsi penting, yaitu meningkatkan kapasitas beban vertikal sekaligus mengendalikan deformasi elastomer saat menerima tekanan besar. Dengan adanya lapisan baja tersebut, bearing mampu menahan beban yang jauh lebih tinggi dibandingkan plain elastomeric bearing.

Selain memiliki kapasitas beban yang besar, laminated bearing juga mampu mengakomodasi pergerakan horizontal dan rotasi struktur yang terjadi akibat perubahan suhu, beban lalu lintas, maupun pergerakan alami jembatan. Inilah alasan mengapa tipe ini menjadi pilihan utama pada jembatan jalan raya, flyover, overpass, dan berbagai infrastruktur transportasi lainnya.

Dalam praktiknya, ukuran, jumlah lapisan elastomer, serta ketebalan pelat baja dapat disesuaikan dengan kebutuhan desain. Semakin besar beban yang harus ditahan, umumnya semakin besar pula dimensi dan konfigurasi bearing yang digunakan.

Fixed Bearing

Fixed Bearing adalah jenis bearing yang dirancang untuk menahan pergerakan pada arah tertentu sehingga posisi struktur tetap terkendali. Pada sistem jembatan, biasanya terdapat titik tertentu yang berfungsi sebagai titik tetap (fixed point) untuk menjaga stabilitas keseluruhan struktur.

Bearing jenis ini memungkinkan transfer beban vertikal sekaligus menahan gaya horizontal yang timbul akibat pengereman kendaraan, gaya angin, maupun beban lainnya. Dengan kata lain, fixed bearing berperan sebagai titik referensi utama yang menjaga posisi struktur agar tidak bergeser secara tidak terkendali.

Penggunaan fixed bearing biasanya dipadukan dengan tipe bearing lain yang lebih fleksibel. Kombinasi tersebut memungkinkan jembatan tetap mampu mengakomodasi pemuaian dan penyusutan tanpa kehilangan stabilitas struktural.

Pemilihan lokasi pemasangan fixed bearing merupakan bagian penting dalam proses desain karena akan mempengaruhi distribusi gaya pada seluruh struktur jembatan.

Guided Bearing

Guided Bearing merupakan jenis bearing yang dirancang untuk mengizinkan pergerakan pada satu arah tertentu sambil membatasi pergerakan pada arah lainnya. Sistem ini digunakan ketika perencana ingin mengontrol arah gerakan struktur agar sesuai dengan perilaku yang diharapkan.

Sebagai contoh, pada jembatan dengan bentang panjang, perubahan temperatur dapat menyebabkan struktur memanjang atau memendek. Guided bearing memungkinkan pergerakan tersebut terjadi secara terarah tanpa menyebabkan pergeseran yang tidak diinginkan ke arah lain.

Keuntungan utama dari guided bearing adalah kemampuannya mengontrol gerakan struktur secara lebih presisi. Dengan demikian, distribusi gaya dapat dikelola dengan lebih baik dan risiko kerusakan akibat pergerakan yang tidak terkendali dapat diminimalkan.

Dalam banyak proyek modern, guided bearing sering digunakan bersama fixed bearing dan elastomeric bearing lainnya untuk menciptakan sistem penumpu yang mampu menyeimbangkan kebutuhan fleksibilitas dan stabilitas struktur.

Memilih Jenis Bearing yang Tepat

Tidak ada satu jenis Elastomer Bearing Pad yang dapat dianggap paling cocok untuk semua proyek. Pemilihan tipe bearing harus mempertimbangkan berbagai faktor seperti kapasitas beban, panjang bentang jembatan, kondisi lingkungan, kebutuhan pergerakan, hingga standar desain yang digunakan.

Karena itu, proses pemilihan biasanya dilakukan berdasarkan hasil analisis struktur yang komprehensif. Dengan memilih jenis bearing yang tepat, jembatan dapat berfungsi lebih optimal, memiliki umur layanan yang panjang, dan membutuhkan biaya pemeliharaan yang lebih terkendali sepanjang masa operasionalnya.

Keunggulan Elastomer Bearing Pad

Penggunaan Elastomer Bearing Pad menawarkan sejumlah keuntungan dibandingkan sistem bantalan yang lebih kompleks.

Fleksibel dan Efektif

Material elastomer mampu mengakomodasi berbagai jenis pergerakan struktur tanpa memerlukan mekanisme tambahan yang rumit.

Perawatan Relatif Sederhana

Dibandingkan beberapa sistem bearing mekanis, Elastomer Bearing Pad umumnya membutuhkan perawatan yang lebih sederhana.

Distribusi Beban yang Baik

Karakteristik elastis material membantu mendistribusikan tekanan secara lebih merata ke struktur bawah.

Tahan Terhadap Lingkungan

Dengan formulasi yang tepat, material elastomer memiliki ketahanan yang baik terhadap cuaca, kelembapan, serta paparan lingkungan luar.

Umur Layanan Panjang

Jika dipilih dan dipasang sesuai spesifikasi, bearing pad dapat berfungsi selama bertahun-tahun dengan performa yang stabil.

Aplikasi Elastomer Bearing Pad pada Infrastruktur

Penggunaan Elastomer Bearing Pad tidak terbatas pada satu jenis konstruksi saja.

Jembatan Jalan Raya

Merupakan aplikasi yang paling umum karena mampu mengakomodasi beban kendaraan sekaligus pergerakan struktur.

Flyover dan Overpass

Struktur layang membutuhkan sistem bantalan yang mampu menjaga kestabilan dan kenyamanan operasional dalam jangka panjang.

Jembatan Kereta Api

Pada beberapa desain, bearing pad digunakan untuk membantu menyalurkan beban dinamis yang dihasilkan oleh kereta api.

Struktur Beton Bertulang

Selain jembatan, bearing pad juga dapat diterapkan pada berbagai struktur yang membutuhkan sistem penyaluran beban dan fleksibilitas pergerakan.

Faktor yang Mempengaruhi Umur Pakai Elastomer Bearing Pad

Kinerja bearing pad dalam jangka panjang dipengaruhi oleh berbagai faktor.

Kualitas material merupakan salah satu faktor utama. Material elastomer yang memenuhi spesifikasi akan memiliki ketahanan yang lebih baik terhadap deformasi dan penuaan.

Selain itu, kapasitas beban, kondisi lingkungan, kualitas pemasangan, serta program inspeksi berkala juga berpengaruh terhadap umur layanan produk.

Pemilihan ukuran dan spesifikasi yang sesuai dengan kebutuhan struktur menjadi langkah penting untuk memastikan bearing pad dapat bekerja secara optimal sepanjang masa operasional jembatan.

Panduan Memilih Elastomer Bearing Pad

Sebelum menentukan spesifikasi yang akan digunakan, beberapa aspek berikut perlu diperhatikan:

• Besarnya beban yang harus ditahan.
• Pergerakan yang perlu diakomodasi.
• Dimensi girder dan struktur pendukung.
• Kondisi lingkungan lokasi proyek.
• Standar teknis yang digunakan dalam desain.
• Kualitas material dan proses manufaktur.

Dengan mempertimbangkan faktor-faktor tersebut, pemilihan Elastomer Bearing Pad dapat dilakukan secara lebih tepat dan sesuai kebutuhan konstruksi.

FAQ

1. Apa fungsi utama Elastomer Bearing Pad?

Fungsi utamanya adalah menyalurkan beban dari struktur atas ke struktur bawah sekaligus mengakomodasi pergerakan dan rotasi pada jembatan.

2. Apakah Elastomer Bearing Pad sama dengan bantalan jembatan?

Ya. Elastomer Bearing Pad merupakan salah satu jenis bantalan jembatan yang paling banyak digunakan pada proyek konstruksi modern.

3. Apa perbedaan plain bearing dan laminated bearing?

Plain bearing hanya terdiri dari material elastomer, sedangkan laminated bearing memiliki lapisan baja internal yang meningkatkan kapasitas beban dan stabilitas.

4. Berapa umur pakai Elastomer Bearing Pad?

Umur pakai bergantung pada kualitas material, kondisi lingkungan, beban operasional, serta program pemeliharaan yang diterapkan.

5. Apakah Elastomer Bearing Pad memerlukan perawatan khusus?

Secara umum perawatannya relatif sederhana, namun inspeksi berkala tetap diperlukan untuk memastikan tidak terjadi kerusakan atau deformasi yang berlebihan.

6. Di mana Elastomer Bearing Pad biasanya digunakan?

Produk ini banyak digunakan pada jembatan jalan raya, flyover, overpass, jembatan kereta api, dan berbagai struktur yang membutuhkan sistem bantalan elastomer.
