Salah satu komponen penting dalam sistem tersebut adalah bollard dermaga, yaitu perangkat yang menjadi titik tambat bagi tali kapal.

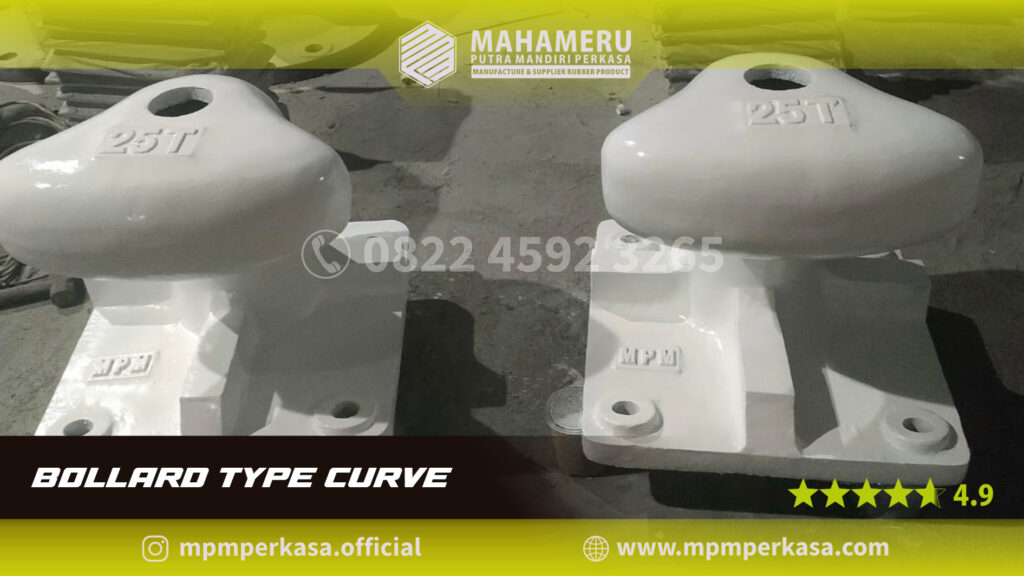

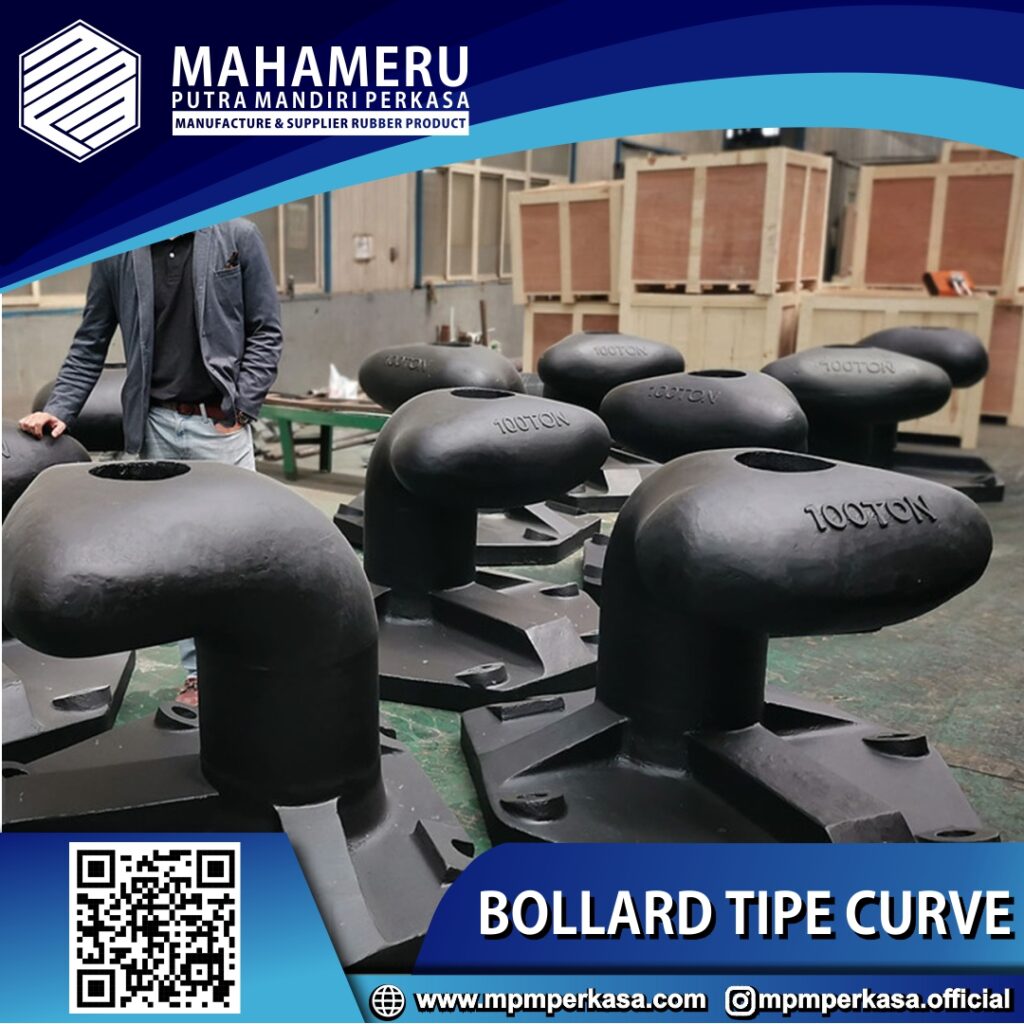

Salah satu bentuk yang banyak digunakan adalah Bollard Tipe Curve atau curved bollard. Sesuai namanya, bollard ini memiliki bentuk melengkung pada bagian kepala yang menjadi tempat tali tambat kapal dikaitkan. Bentuk tersebut bukan sekadar memberikan tampilan yang berbeda, tetapi berkaitan dengan cara tali tambat ditempatkan dan bekerja pada bollard.
Dalam perencanaan sistem tambat, pemilihan bollard tidak cukup hanya berdasarkan ukuran fisiknya. Kapasitas atau Safe Working Load (SWL), konfigurasi tali, arah dan sudut tarikan, kondisi lingkungan, serta kekuatan struktur tempat bollard dipasang perlu diperhitungkan secara keseluruhan. Pedoman seperti BS 6349-4 juga membahas desain sistem tambat, beban pada titik tambat, serta perangkat mooring di dermaga.
Mengenal Bollard Tipe Curve
Curve Bollard merupakan salah satu jenis mooring bollard yang dipasang pada struktur dermaga sebagai titik tambat kapal. Tali tambat dari kapal dihubungkan ke bollard sehingga posisi kapal dapat dikendalikan terhadap gaya yang berasal dari angin, arus, gelombang, pasang surut, maupun kondisi operasional lainnya.
Dibandingkan beberapa bentuk bollard lainnya, tipe curve memiliki bagian kepala yang melengkung. Geometri tersebut memberikan area kontak bagi tali dan dapat digunakan untuk konfigurasi tambat dengan arah tarikan tertentu. Karena karakter setiap dermaga dan kapal berbeda, bentuk bollard sebaiknya dipilih berdasarkan kebutuhan sistem tambat, bukan hanya berdasarkan bentuk atau kapasitas nominalnya.
Bollard juga tidak bekerja sendirian. Komponen ini terhubung dengan struktur dermaga melalui sistem angkur dan fondasi yang harus mampu meneruskan beban dari bollard ke struktur. Artinya, bollard dengan kapasitas besar sekalipun tidak akan memberikan kinerja yang sesuai apabila sistem pemasangan dan struktur pendukungnya tidak dirancang untuk menerima beban tersebut.
Fungsi Curve Bollard pada Dermaga
Fungsi utama Curve Bollard adalah menyediakan titik tambat yang kuat dan stabil bagi tali kapal. Ketika kapal berada di sisi dermaga, tali tambat dipasang pada bollard untuk membantu membatasi pergerakan kapal akibat gaya lingkungan maupun aktivitas operasional.
Dalam kondisi normal, beban pada bollard tidak selalu bekerja dalam satu arah. Arah tarikan tali dapat berubah bergantung pada posisi kapal, konfigurasi tali, kondisi pasang surut, serta aktivitas bongkar muat. Karena itu, kapasitas bollard harus dipahami sebagai bagian dari keseluruhan sistem mooring, bukan sekadar angka tonase yang berdiri sendiri.
Pemilihan kapasitas juga perlu disesuaikan dengan karakteristik kapal dan desain dermaga. Kapal dengan ukuran dan konfigurasi tambat yang berbeda dapat menghasilkan kebutuhan beban yang berbeda pula. PIANC sendiri menekankan pentingnya memahami persoalan mooring dan Safe Working Load pada bollard, terutama pada fasilitas yang melayani kapal berukuran besar.
Material Curve Bollard
Material merupakan salah satu aspek penting dalam pembuatan bollard karena komponen ini bekerja menerima beban tarik dari sistem tambat dan ditempatkan pada lingkungan yang dapat menyebabkan korosi.
Dalam industri marine equipment, bollard dapat dibuat dari beberapa jenis material logam, antara lain cast iron, ductile cast iron, dan cast steel. Pemilihannya bergantung pada desain, kapasitas, kebutuhan aplikasi, metode manufaktur, serta spesifikasi yang ditetapkan untuk fasilitas tersebut. Beberapa produsen bollard juga menyediakan pilihan material dan sistem pemasangan yang berbeda sesuai kebutuhan desain.
Cast Iron
Besi cor telah lama digunakan untuk berbagai jenis bollard. Material ini memiliki kemampuan yang baik terhadap beban tekan dan dapat dibentuk melalui proses pengecoran sehingga sesuai untuk menghasilkan geometri bollard tertentu.
Namun, sifat material harus diperhatikan dalam menentukan aplikasinya. Besi cor pada umumnya lebih getas dibandingkan baja dan memiliki karakteristik deformasi yang berbeda. Karena itu, pemilihan material tidak dapat hanya didasarkan pada harga atau kekuatan nominal, tetapi perlu mempertimbangkan beban desain dan kondisi penggunaannya.
Ductile Cast Iron
Ductile cast iron atau besi cor nodular memiliki karakteristik mekanis yang berbeda dari besi cor kelabu karena struktur grafitnya berbentuk nodul. Material ini digunakan pada berbagai produk marine mooring equipment dan dapat menjadi pilihan ketika dibutuhkan kombinasi kekuatan dan keuletan tertentu.
Cast Steel
Cast steel atau baja cor juga banyak digunakan untuk bollard. Material ini memungkinkan desain dengan kebutuhan kekuatan dan keuletan yang lebih tinggi pada aplikasi tertentu.
Yang perlu diperhatikan adalah bahwa material bukan satu-satunya faktor yang menentukan keandalan bollard. Desain geometri, kapasitas, kualitas pengecoran, sistem angkur, fondasi, perlindungan terhadap korosi, dan proses inspeksi semuanya memiliki peran dalam performa produk.
Perlindungan Bollard dari Korosi
Bollard yang ditempatkan di lingkungan pelabuhan menghadapi paparan kelembapan, air laut, udara dengan kadar garam tinggi, dan kondisi lingkungan lainnya yang dapat mempercepat korosi.
Karena itu, permukaan bollard umumnya dapat diberikan sistem perlindungan sesuai spesifikasi yang ditetapkan. Beberapa pilihan yang digunakan pada peralatan mooring antara lain coating berbasis cat, sistem epoksi, galvanisasi, atau kombinasi beberapa lapisan perlindungan. Jenis perlindungan yang digunakan perlu disesuaikan dengan material dasar, kondisi lingkungan, metode pemasangan, serta persyaratan pemeliharaan.
Perlindungan permukaan bukan berarti bollard bebas dari kebutuhan inspeksi. Pada fasilitas pelabuhan, kondisi coating, permukaan logam, baut dan angkur, serta area di sekitar sambungan tetap perlu diperiksa secara berkala.
Proses Manufaktur Curve Bollard
Pembuatan Curve Bollard membutuhkan pengendalian pada beberapa tahap karena bentuk dan dimensi produk harus sesuai dengan desain yang telah ditentukan.
Untuk produk hasil pengecoran, proses dimulai dari pembuatan pola atau pattern yang merepresentasikan bentuk bollard. Pola tersebut digunakan untuk membentuk cetakan sebelum material logam dicairkan dan dituangkan ke dalam cetakan.
Setelah proses pengecoran selesai dan produk mengalami pendinginan, bollard dikeluarkan dari cetakan untuk menjalani proses lanjutan. Tahap ini dapat meliputi pembersihan hasil cor, pemeriksaan visual, finishing, pemesinan pada bagian tertentu, pemeriksaan dimensi, hingga pemberian sistem perlindungan permukaan.
Pada kebutuhan tertentu, pemeriksaan kualitas dapat dilengkapi dengan pengujian atau inspeksi yang sesuai dengan spesifikasi pengadaan. Jenis pemeriksaan tidak selalu sama untuk setiap produk karena bergantung pada material, desain, standar yang digunakan, serta persyaratan dari pemilik atau pengguna fasilitas.
Spesifikasi Curve Bollard
Tidak ada satu ukuran Curve Bollard yang cocok untuk seluruh dermaga. Spesifikasi harus disesuaikan dengan kebutuhan sistem tambat dan desain struktur.
Salah satu parameter utama adalah kapasitas atau Safe Working Load (SWL). Kapasitas ini menunjukkan beban kerja yang direncanakan untuk diterima oleh bollard sesuai dengan desain dan kondisi penggunaannya.
Selain kapasitas, beberapa parameter yang biasanya perlu diperhatikan meliputi dimensi keseluruhan, diameter atau ukuran bagian kepala bollard, ukuran batang, dimensi base plate, jumlah dan ukuran anchor bolt, material, serta sistem pemasangannya.
Dalam praktik pengadaan, informasi seperti kapasitas bollard, gambar kerja, dimensi, material, jumlah unit, sistem angkur, dan kebutuhan coating sangat membantu produsen dalam menentukan spesifikasi serta menghitung penawaran.
Beberapa produk komersial di pasaran tersedia dalam rentang kapasitas yang beragam. Namun, angka kapasitas dari satu produk tidak sebaiknya langsung dijadikan acuan untuk semua dermaga karena kebutuhan desain dapat berbeda. Produsen bollard sendiri menyediakan berbagai kapasitas, bentuk, material, dan konfigurasi pemasangan sesuai kebutuhan aplikasi.
Sistem Anchor pada Curve Bollard
Bollard menerima gaya dari tali tambat, tetapi gaya tersebut pada akhirnya harus diteruskan ke struktur dermaga. Karena itu, anchor system merupakan bagian yang tidak boleh dipisahkan dari pembahasan bollard.
Anchor bolt, base plate, serta detail embedment atau sistem pemasangan harus dirancang sesuai dengan kebutuhan struktur. Untuk instalasi baru, konfigurasi angkur dapat berbeda dengan kebutuhan pada struktur existing atau pekerjaan retrofit.
Pada beberapa sistem bollard, metode pemasangan dapat berupa cast-in, bolt-on, maupun metode retrofit tertentu. Pilihan tersebut harus mempertimbangkan kondisi beton, akses pemasangan, kapasitas struktur, dan detail desain.
Curve Bollard dapat digunakan pada berbagai fasilitas yang membutuhkan titik tambat kapal, seperti dermaga umum, terminal, pelabuhan industri, fasilitas bongkar muat, maupun fasilitas perairan lainnya.
Karena itu, ketika melakukan pengadaan Curve Bollard, sebaiknya tidak hanya menanyakan “bollard berapa ton?”, tetapi juga memastikan detail pemasangan dan kebutuhan struktur pendukungnya.
Aplikasi Curve Bollard
Jenis kapal yang dilayani juga dapat beragam. Namun, penggunaan bollard tetap perlu mengikuti desain sistem tambat pada fasilitas tersebut. Kapasitas dan posisi bollard harus disesuaikan dengan karakteristik kapal, pola tambat, gaya lingkungan, dan kemampuan struktur dermaga.
Untuk fasilitas dengan kapal berukuran besar, persoalan mooring load menjadi semakin penting. PIANC mencatat bahwa peningkatan ukuran kapal dan kapasitas tali tambat membuat pemahaman terhadap beban bollard dan sistem tambat menjadi semakin penting dalam desain fasilitas.
Apa yang Perlu Disiapkan Sebelum Memesan Curve Bollard?
Bagi pemilik proyek, kontraktor, maupun tim pengadaan, proses pemesanan akan jauh lebih mudah apabila spesifikasi dasar sudah tersedia.
Informasi seperti kapasitas/SWL, jumlah unit, dimensi atau drawing, material, sistem anchor, finishing/coating, serta lokasi pemasangan sebaiknya disampaikan sejak awal. Jika tersedia, gambar kerja atau technical drawing akan sangat membantu produsen memahami kebutuhan produk secara lebih akurat.
Apabila spesifikasi belum lengkap, produsen dapat melakukan diskusi teknis terlebih dahulu untuk menentukan data apa saja yang masih diperlukan sebelum masuk ke tahap penawaran.
Dengan cara ini, penawaran harga tidak hanya berdasarkan perkiraan ukuran, tetapi dapat mempertimbangkan kebutuhan material, proses produksi, aksesori, dan spesifikasi pemasangan.
Memilih Curve Bollard untuk Kebutuhan Dermaga
Bollard merupakan salah satu komponen penting dalam sistem tambat kapal. Karena fungsinya berkaitan langsung dengan gaya tarik dari tali tambat dan struktur dermaga, pemilihannya perlu dilakukan berdasarkan kebutuhan teknis, bukan hanya bentuk atau harga produk.
Curve Bollard dapat menjadi pilihan untuk konfigurasi tambat tertentu, tetapi kapasitas, material, dimensi, sistem anchor, perlindungan korosi, dan kondisi struktur tetap perlu diperhatikan secara menyeluruh.
Dengan spesifikasi yang jelas sejak awal, proses produksi dan pengadaan juga dapat berjalan lebih terarah. Hal ini membantu produsen memberikan penawaran yang lebih sesuai dengan kebutuhan aktual di lapangan.
FAQ
Apa itu Curve Bollard?
Curve Bollard adalah salah satu jenis mooring bollard yang dipasang pada dermaga sebagai titik tambat tali kapal. Ciri utamanya adalah bentuk kepala bollard yang melengkung dan dirancang untuk kebutuhan konfigurasi tambat tertentu.
Berapa kapasitas Curve Bollard yang tersedia?
Kapasitas Curve Bollard dapat berbeda-beda tergantung desain dan kebutuhan fasilitas. Karena kapasitas harus disesuaikan dengan beban tambat dan kondisi struktur, sebaiknya penentuan kapasitas mengacu pada spesifikasi teknis atau perhitungan desain, bukan hanya ukuran kapal.
Curve Bollard terbuat dari material apa?
Bollard dapat dibuat menggunakan material seperti cast iron, ductile cast iron, maupun cast steel. Pemilihan material bergantung pada kapasitas, desain, kebutuhan aplikasi, dan spesifikasi teknis yang ditetapkan.
Apakah Curve Bollard bisa dibuat sesuai drawing?
Bisa, terutama apabila kebutuhan produk memiliki dimensi, kapasitas, sistem anchor, atau detail konstruksi tertentu. Drawing teknis sangat membantu produsen dalam memahami spesifikasi sebelum menghitung produksi dan harga.
Apakah Curve Bollard membutuhkan anchor bolt?
Ya. Bollard perlu dihubungkan dengan struktur dermaga melalui sistem pemasangan yang sesuai. Detail anchor bolt, base plate, serta metode pemasangannya harus disesuaikan dengan desain struktur dan kebutuhan beban.
Apa saja informasi yang dibutuhkan untuk meminta penawaran Curve Bollard?
Setidaknya siapkan kapasitas/SWL, jumlah unit, drawing atau dimensi, material, sistem anchor, finishing, serta lokasi pemasangan apabila tersedia. Semakin lengkap data yang diberikan, semakin mudah produsen menghitung kebutuhan material, waktu pengerjaan, dan harga.
